GRIDSim应用软件是工程师设置TC.ACS电网模拟器的基本工具。该软件不仅允许设置一个的或重复的电网事件,而是整个事件序列的编程,设置运行国际商定的测试模式都可进行配置。GRIDSim软件涵盖了研发人员或测试工程师的应用需求。甚至自动化测试运行或预定义的电网模式都在您手指的几次点击之内。由于常驻的GRIDSim固件和基于PC的应用软件之间的任务共享匹配,时间关键的操作都以实时模式在运行。
REGATRON TC.ACS 电网模拟器TC.ACS使用多级逆变器技术,由于高分辨率的电压/电流模式。通过这一点,模拟器能够覆盖从直流到1000Hz和高达5000Hz调制带宽的基频范围。一个专门的多处理器核心在实时模式下准备相关电压/电流形状,以确保整个结构稳定的相位关系和时间定时。
REGATRON GRIDSim一览:
每个输出相位的操作参数设置:(频率、相位、电压、基本波形)
定义功能块,支持多种调制能力

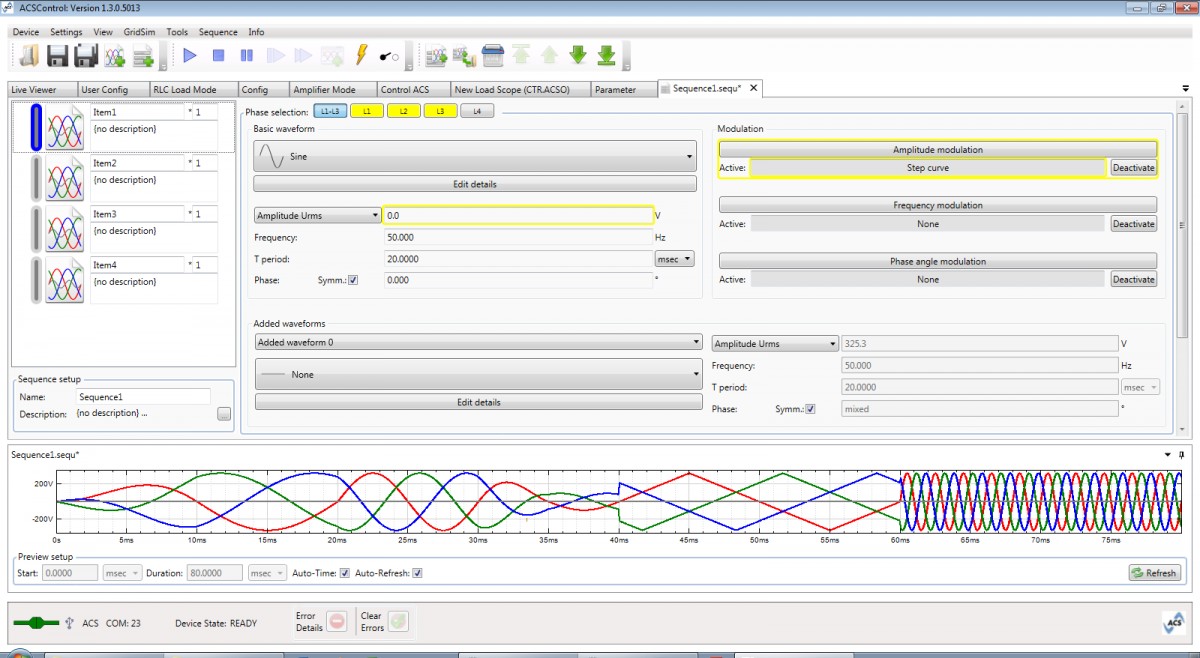

定义、编辑和存储甚至复杂和长测试序列
输出电压波形可视化预览窗口
新RLC负载模式,定义TC.ACS负载模式下的复杂等效电路
傅里叶工具(谐波和成)高达5000 Hz
即将推出:手绘曲线工具
即将推出:栅极阻抗模式
REGATRON GRIDSim在R+D和高等教育领域(大学)
研发工程与教育应用一样,要求相关设备具有某些特定的特性。要求之一是编程和模拟器输出结构的灵活性。GRIDSim通过独特的块编程模式提供了灵活性,甚至考虑到最小的输出参数;在另一边,输出结构由总共四个(!)完全控制的输出轨道组成。通过这种方法,不仅可以模拟已知的1 ~ 3相结构。作为一个额外的提示,第4轨可以定义为控制的中性N,与其他三个相位的电压和相位角有确定的参考。此外,四轨还可用于创建具有可自由编程相位/电压关系的2相4导联系统。这些特点在教育研究领域具有重要意义。
可以配合本公司太阳能电池板模拟器TOPCON系列产品直流电源,储能电池模拟器,动力电池模拟器GSS,充电装模拟器,RLC负载回馈式模拟器一起使用,搭建智能电网微网系统。ACS系列产品应用于各大汽车厂家,逆变器生产厂家及检测机构。
