通过 G5 电源系统液体冷却的研究和创新取得进步
来源: | 作者:simosolar009 | 发布时间: 2023-12-20 | 107 次浏览 | 分享到:

       热能,特别是过程热已日益成为有关全球变暖的重要讨论话题。 能源回收和废热利用的概念可以为当今的能源状况做出重大贡献——这是 REGATRON 考虑在 G5 系列中利用直流电源废热的主要原因!


       由于技术原因,电源装置都不可避免地会出现热损失。 虽然单个低功率单元可能对实验室或测试设施等周围环境影响不大,但大功率系统可能会产生大量热量。 在大多数情况下,这会将室内空气加热到令人不舒服的温度,并且通常通过排气通风将废气释放到室外。



G5.LC 选配件 – 新开发


       通过G5.LC选配件,REGATRON实现了G5电源系统的液冷运行。 这种类型的冷却具有很大的优点,即系统中产生的废热被转移到液体冷却介质中,并且现在可以很容易地引导到热量利用中,通常进入到加热回路的热交换器中或预热其他液体介质,例如:生活热水。



G5.LC选配件所依据的原理可以描述如下:


       G5 系列的各个电源装置安装在密封的 IP54 机柜中,机柜中保持循环气流。 该循环流经电源装置和高性能空气/液体交换器。 因此,来自电源单元的热量损失被传递到液体介质,然后可以根据需要传递到合适的加热过程。


与传统的设备级冷却相比,这种机柜级冷却具有以下几个优点:

    • 标准G5电源模块无需修改即可使用

    • 散热是一个被动的过程; 不需要具有其能耗特征的主动冷却装置

    • 通过选择合适的流体温度,可以可靠地防止柜内或沿管道的冷凝

    • 如果外部冷却剂供应出现故障,系统只需打开柜门即可维持运行

    • G5.LC 选配件经过精心设计,非常简单、坚固且易于维护,减少热管理部分的中断和故障

    • 截止阀可防止停机或闲置期间不必要的冷却液流动

    • 通过RCU系统进行直接操作,该RCU系统安装在机柜正面,方便使用。 电气连接位于背面

    • 系统封闭式设计,降低风扇噪音带来的噪音污染


G5.LC 选配件的实际操作

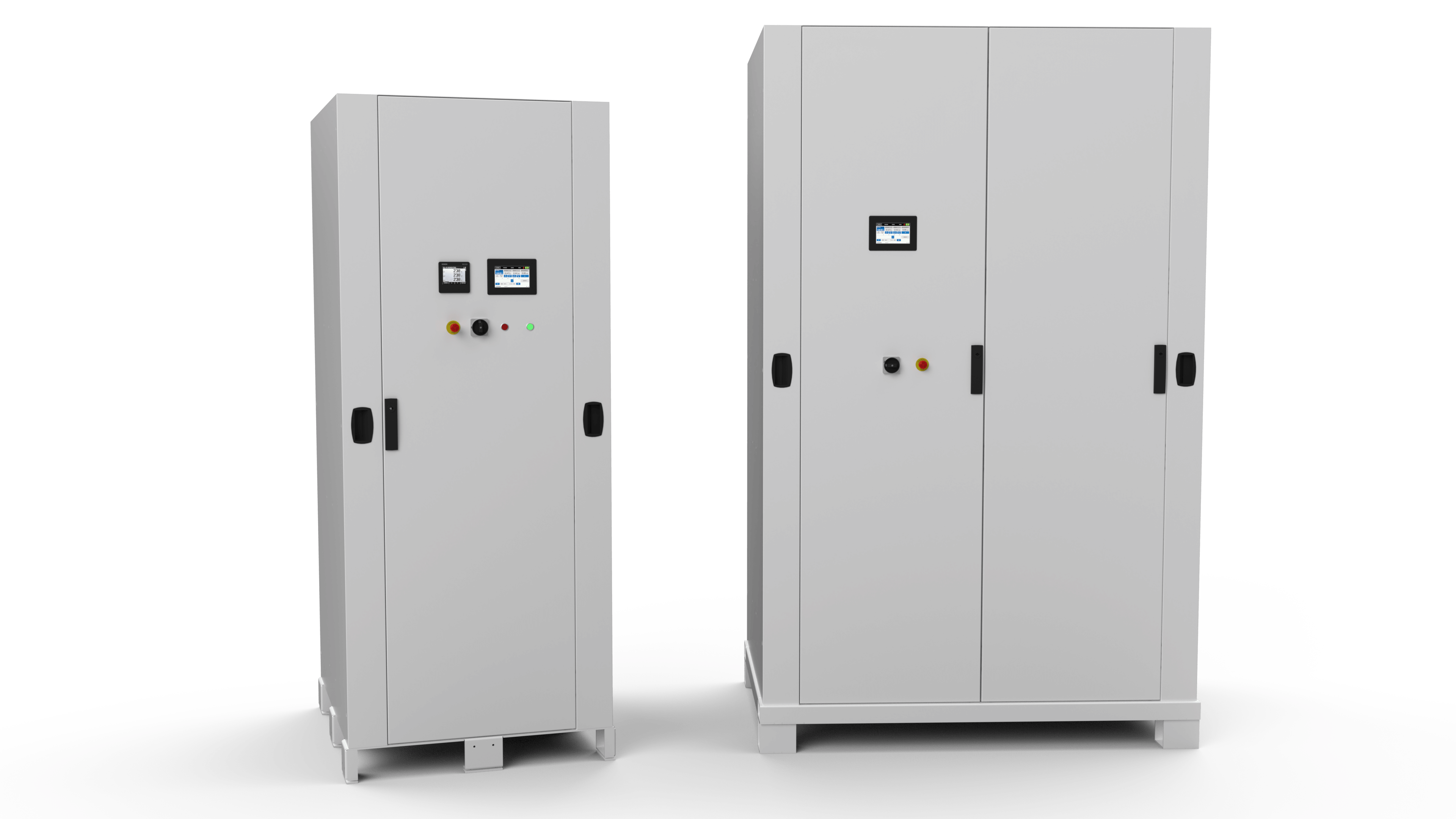

       图例:左侧机柜可提供高达 162 kW 的功率。 功率损耗会导致全功率时产生约 8 至 13 kW 的热流,具体取决于设备类型。 根据冷凝限制,建议的冷却液温度约为 16 至 25 °C。 流出介质的温度可以通过冷却介质的流量来调节。 如有必要,此时可以使用温度控制。 无论电源系统上的当前负载如何,这都将保持传输温度恒定。 通过将外壳体积加倍,可以实现高达 324 kW 的输出(参见右侧机柜)。 G5.LC 选配件可在全系统功率下通过液体冷却实现约 16 至 26 kW 的受控散热。


       G5.LC 选配件是减少 REGATRON 电源系统热足迹的又一技术步骤。 回收和较高功率系统产生的废热有助于改善公司的二氧化碳排放,从而支持减少破坏气候的排放的努力。


       REGATRON 电源:多功能、可靠、智能


       您有任何疑问或需要任何进一步的信息吗? 您对报价感兴趣吗? REGATRON 的销售和应用工程师将很乐意为您的需求找到合适的解决方案。
