使用REGATRON瑞士瑞佳通的传动系统测试仪G5.DT系列推动车辆电气化向前发展
来源: | 作者:simosolar009 | 发布时间: 2023-03-07 | 300 次浏览 | 分享到:

         REGATRON瑞士瑞佳通的动力总成测试解决方案随时可用,可帮助工程师节省大量时间。


       动力传动系统及其部件的开发和测试在混合动力和电动汽车的设计中起着核心作用。REGATRON瑞士瑞佳通预配置的传动系统测试解决方案就是为了做到这一点而设计的,帮助工程师快速获得结果,而无需繁琐的转换工作。可变的测试条件需要高度的灵活性,特别是在功率、电压和电流方面。将测试系统轻松集成到现有的控制平台中是首要条件。最后但并非不重要的一点是,必须能够随时将测试系统驱动到安全状态。


       请注意以下亮点:

       REGATRON瑞士瑞佳通动力传动系统测试仪系列的典型应用领域

  • 48 V 轻度混合动力系统:精细渐变的 9 kW / 338 A可以满足功率要求。

  • 400800 V 范围内的插电式混合动力或 EV:1000 V 单元,自量程系数为 3,在整个电压范围内提供全功率。

  • 高达 1500 V 的多用途车辆电气化:串联运行中的 1000 V 单元或并联运行的 1500 V 单元可以轻松满足这些要求。

  • 对于特殊应用,例如电动飞机,模块化概念使用串联或矩阵操作模式提供 20003000 V 的均匀系统电压。



       REGATRON瑞士瑞佳通 G5. DT系列的客户利益是什么?

  • 模块化:易于现场扩展电源。

  • V-I 系列:可切换并联、串联或矩阵操作。

  • 完全模块化概念,运行可靠性高。发生故障时易于更换独立单元。

  • 符合 EN ISO 13849-1 标准的 PL cPL e 内置安全接口 G5.ISR 可轻松集成到电机测试台中。

  • 50100 μs 范围内的独特动态性能

  • 可切换的输出电容,确保在执行电池仿真时具有高水平的电压稳定性,并确保较快的电压斜率,例如根据汽车标准(LV124、LV148、VDA320、LV123、ISO16750-2、ISO21498-2 等)进行测试时。

  • 高精度

  • 可使用预定义的电池型号进行升级

  • 通过较高的功率密度节省空间

  • IP20 版本,可选空气过滤器,IP54 版本可选液体冷却

  • 可选的直流放电电路,可在电压关闭或紧急停止时快速将能量从旋转系统中耗散

  • 可选配电单元 (PDU),用于在电机测试台上轻松分接直流电源



REGATRON瑞士瑞佳通 G5.DT测试解决方案的供货范围示例






       在本示例中,机柜中提供了一个预接线的备用空间,允许将216 kW传动系统测试仪扩展到270 kW。额外的 54 kW 装置的集成可以在稍后阶段由现场用户轻松完成。电源可以安装在机房内。直流电源可以通过(自动)直流开关连接到不同的电机测试台。在测试台上,直流电源通过配电单元 (PDU) 分接。优点之一是这样可以节省测试单元中的空间。PDU 提供各种选项,例如直流连接器、G5.RCU.FD显示屏具有IP54防护等级,紧急停止按钮,包括安全门限位开关,选择开关和状态指示灯。



标准组件或定制机柜解决方案



       G5.DT 系列的标准单位的功率范围为 9 kW / 60 VDC54 kW / 1500 VDC。由于采用多单元操作,几乎可以覆盖更高功率范围内的任何工作点。回馈式操作,全数字CV,CC,CP,CR,Ri-Sim控制模式,以及操作和服务软件G5.Control是所有单元的标配。 此外,安全和通信功能,如集成安全继电器ISRCAN多协议接口(CANmp),可轻松集成到叠加控制系统中,以及APIG5. DT 单位的标准功能。

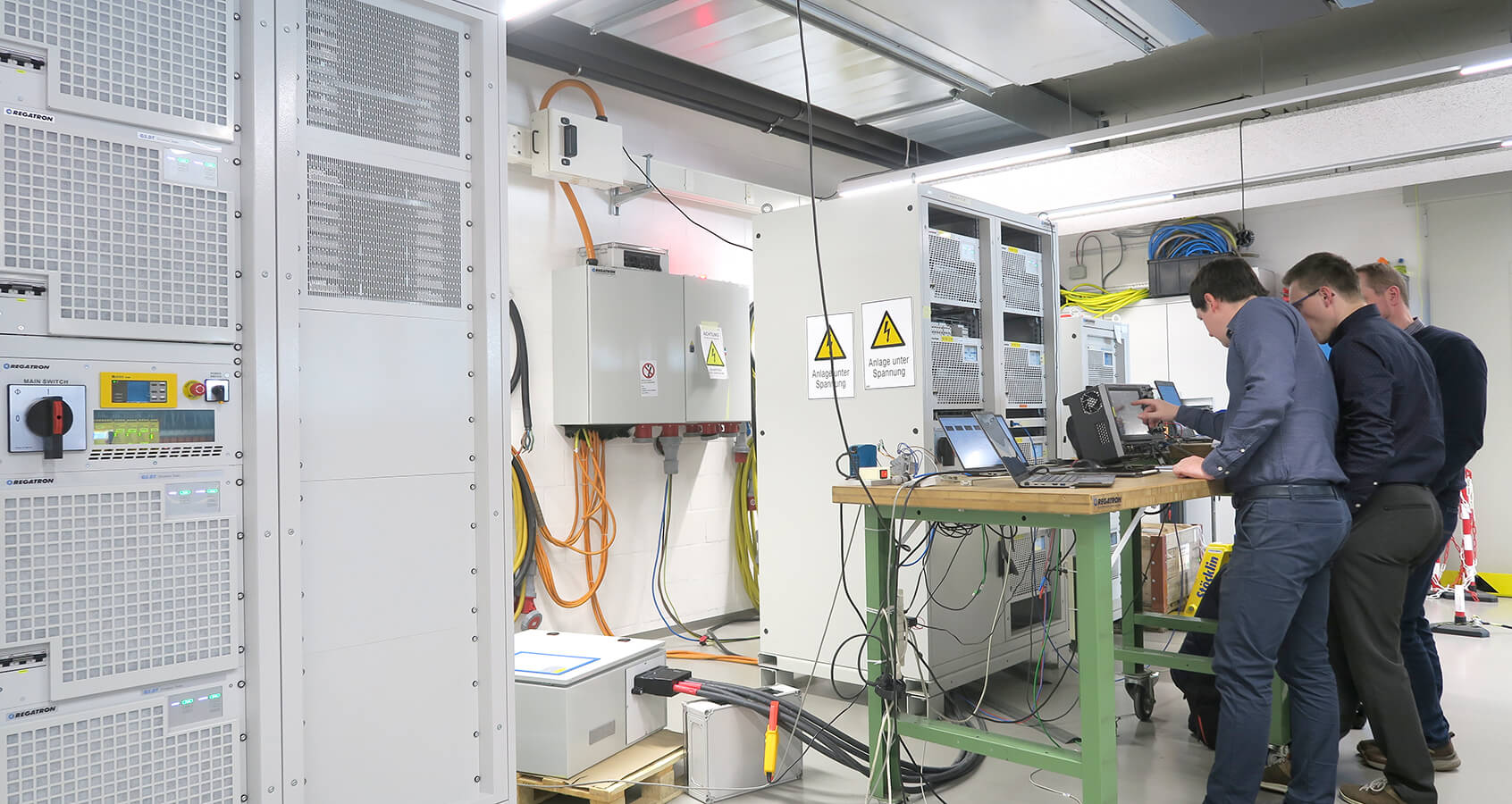

       REGATRON瑞士瑞佳通的现场应用工程团队可根据客户要求提供定制的交钥匙测试解决方案。当然,REGATRON瑞士瑞佳通可根据要求在REGATRON瑞士瑞佳通或客户现场提供调试和培训。下图显示了在REGATRON瑞士瑞佳通的一个测试实验室中,客户在场的情况下进行的工厂验收测试。








REGATRON瑞士瑞佳通:占地面积小,可编程测试解决方案。


       您有任何问题或需要任何进一步的信息吗?您对报价感兴趣吗?REGATRON瑞士瑞佳通的销售和应用工程师将很乐意为您的要求找到合适的解决方案。



关于 REGATRON瑞士瑞佳通


       在REGATRON瑞士瑞佳通,我们为电动汽车,可再生能源,电源转换,储能和各种电气工业应用的进步提供动力。我们开发、制造和分销创新和高质量的电源解决方案。我们在全球范围内提供及时的客户服务,是全球公认的合作伙伴。REGATRON瑞士瑞佳通是一家专注于电源的独立,中型,所有者管理的公司集团的核心。我们的公司集团拥有近200名员工。遍布全球的销售合作伙伴和子公司网络确保了REGATRON瑞士瑞佳通强大的国际市场占有率。

通用电源

特定应用的测试解决方案

双向回馈式直流电源

通用双向回馈式直流电源

直流电源

回馈式直流电子负载

4 象限回馈式 3 相交流电源

回馈式交流电子负载(可编程RLC负载)

4 象限回馈式 1...3 相功率放大器 CV/CC

电池测试仪

电池模拟器

太阳能电池阵列(PV)模拟器

充电器测试仪

传动系统测试仪

电网模拟器,3相,4线

并网发电机设备防孤岛试验系统

具有预编程EMC测试序列的EMC测试系统


所有电源和测试解决方案均可用于交钥匙机柜解决方案。





       定制机柜解决方案的后视图。216 kW 传动系统测试仪可通过机柜中的预接线预留空间扩展到 270 kW。此外,机柜还包含一个直流放电单元和直流开关。
