回馈式直流电子负载
    发布时间: 2022-11-03 16:54

G5.RLD系列是单向回馈式吸收源，可以在CV，CC，CP，CR和Ri-Sim控制模式下运行。它普遍适用于实验室，测试台和生产线中所有工业和科学应用的吸收源。模块化和精细分级的G5.RLD系列具有高动态响应时间，可调滤波器时间常数以及宽电流电压范围以及自动量程因子3的特点。选配的软件，编程和通讯接口以及安全性功能使G5.RLD负载可以最佳地适应特殊的客户应用需求。

回馈式直流电子负载

       G5.RLD系列是单向回馈式吸收源，可以在CV，CC，CP，CR和Ri-Sim控制模式下运行。它适用于实验室，测试台和生产线中工业和科学应用的吸收源。模块化和精细分级的G5.RLD系列具有高动态响应时间，可调滤波器时间常数以及宽电流电压范围以及自动量程因子3的特点。选配的软件，编程和通讯接口以及安全性功能使G5.RLD负载可以适应特殊的客户应用需求。

       模块化和易扩展的系统
       单个直流电子负载的输出范围为0...9kW至0... 2000+kW，可以到3000VDC。REGATRON直流电子负载解决方案的模块化优势使系统可以轻松适应不断变化的测试要求。不仅可以在并联，串联和混合运行之间进行重新配置，还可以通过附加的直流电子负载单元扩展系统或将其拆分为较小的单元。



图1：模块化概念，可通过并联，串联和混合操作轻松实现功率和电压的增加。 并联配置甚至允许在一个系统中以不同的功率水平运行，例如18、36和54 kW模块。

       无论是用于单个设备还是功能强大的多设备主从系统，REGATRON还可根据客户要求提供交钥匙机柜解决方案或特定项目的系统集成。

       应用与功能
       G5.RLD系列的高精度和动态特性以及在不同的主从配置之间轻松切换的能力使该系列成为单向吸收器R+D任务和测试台应用的理想直流电子负载解决方案。例如燃料电池堆或任何类型的直流吸收模拟。

       各种出色的功能，例如可切换的滤波器时间常数和可调节的控制器设置，以及集成的功能强大的8通道数字示波器，可帮助用户快速轻松地实现针对特殊客户应用的系统性能。 G5.RLD系列还提供了存储，编辑和调用直流电子负载上任何设备配置的可能性。

       燃料电池测试
       G5.RLD系列的一项突出应用是燃料电池测试。燃料电池堆的行为通常类似于电压源，而燃料电池测试仪（G5.RLD）在CC和CP模式下运行。

       燃料电池堆必须受到保护，以防止由于燃料电池的性能下降甚至损坏导致反向电流回馈到燃料电池堆中。G5.RLD系列可选地具有针对这种有害状况的保护功能。

       动态
        图2显示G5.RLD系列的动态参数可以轻松地适应特定任务。


图2：参数化示例：设定值阶跃电流。-97…0 A @ 333VDC，<50 µs，有过冲（上），<200 µs，无过冲（下）。 结合特定设置的附加硬件可避免电源过冲。


       G5.RLD系列作为P-HIL功率放大器
       功率硬件在环（P-HIL）模拟将物理硬件和软件模型集成在闭环模拟中，从而提供了多种机会来研究复杂系统在不同参数设置下的行为。

       典型的P-HIL设置包括驱动功率放大器的快速实时计算机。G5.RLD系列具有高动态特性和快速的模拟端口，因此适合此目的。与DSP的时间模拟输入：<50μs

       精度
       G5.RLD系列具有极好的电压精度0.01…0.02% FS。根据不同的型号，电流精度在0.025…0.085% FS的范围内。甚至还有一个额外的高分辨率电流测量范围从-0到10% FS，精度优于0.005% FS。

       G5.RLD系列的重要功能
       技术
       ◆ 快速切换，紧凑的19英寸直流电子负载

       ◆ 100...200 μs 范围内的高控制动态 –即使在高达 2000+ kW 的更高功率水平下也是如此

       ◆ 卓越的精度和额外的高分辨率电流测量范围

       ◆ 具有自动量程系数3的宽电流电压范围

       ◆ CV，CC，CP，CR和Ri-Sim控制模式

       ◆ 回馈式和高效，可显着降低能耗和散热

       系统能力
       ◆ 模块化且易于扩展的系统
       ◆ 通过数字高速总线进行并联，串联和混合操作
       ◆ 使用操作软件进行简单的主从配置
       ◆ 简易的机架安装
       ◆ 可选的安全功能，例如2通道安全接口和绝缘监测
       ◆ 根据客户要求提供交钥匙柜解决方案或特定项目的系统集成

       可选件
       软件与控制
       基于时间的函数发生器
       TFE基于时间的函数发生器允许通过G5.Control操作软件，HMI触摸屏或CANmp界面进行编程。
       ◆ 与时间有关的函数U=f（t），I=f（t），P=f（t）：正弦波，三角波或方波以及用户定义的数据点。支持通过csv文件导入和导出
       ◆ 扫描功能，用于电流纹波调制0…10 kHz

       应用领域编程
       AAP应用程序区域编程功能允许根据任何输入值IDC，UDC或PDC设置直流输出电压或电流或功率。 函数关系由用户定义的曲线给出，其值由CSV导入/导出管理。这样，可以定义各种各样的非线性电两极网络，例如二极管。G5.RLD上的嵌入式计算可确保实时仿真。

       HMI
       内置在前面板中的HMI允许通过触摸显示屏全面方便地操作DC电子负载。


图3：通过HMI触摸屏进行直观控制。 您需要的一切一目了然。

       CAN 接口
       CAN多协议（CANmp）接口具有1 kHz的数据速率，16位分辨率，并且适用于任何专有的CAN总线。 另外，它支持dbc文件处理。

       用户安全
       ◆ 集成安全继电器（ISR），用于提高紧急停机可靠性，支持符合EN ISO 13849的性能等级PL c / PL e
       ◆ 建议将交流滤波器(XCD)放电，以备移动使用。XCD确保交流滤波器的放电时间小于EN 62477-1要求的1秒
       ◆ 基于 80 V 型号，还提供 60 V SELV 版本

       ◆ 各种端子的保护罩


       机架集成系统解决方案
       ◆ 高达IP54的移动机架解决方案
       ◆ 绝缘监控：可以通过CANmp接口或可选的HMI远程激活绝缘测量值，实际绝缘值和警告/错误状态
       ◆ 在并联，串联和混合操作之间轻松进行重新配置


图4：REGATRON的机架集成式交钥匙系统解决方案，例如72 kW（左）和162 kW（右）的功率水平。 各种类型的AC / DC连接器和电缆可实现舒适的操作。 第三方产品集成和众多安全选项是附加功能。

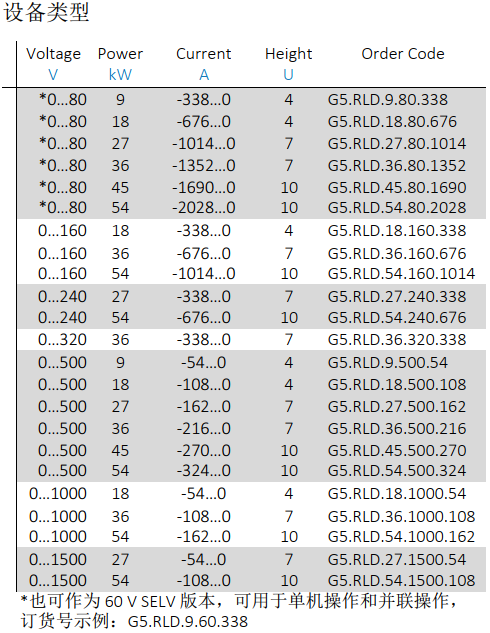

Voltage Range
DC Load Side
VDC		Power Range
DC Load Side
kW		Current Range
DC Load Side
A		Order Code
0...60 V9 kW-338...0 AG5.RLD.9.60.338
18 kW-676...0   AG5.RLD.18.60.676
27 kW-1014...0   AG5.RLD.27.60.1014
36 kW-1352...0   AG5.RLD.36.60.1352
45 kW-1690...0   AG5.RLD.45.60.1690
54 kW-2028...0   AG5.RLD.54.60.2028
63 kW-2366...0   AG5.RLD.63.60.2366
72 kW-2704...0   AG5.RLD.72.60.2704
81 kW-3042...0   AG5.RLD.81.60.3042
90 kW-3380...0   AG5.RLD.90.60.3380
108 kW-4056...0   AG5.RLD.108.60.4056
>108...2000+ kW>-4056   AContact Sales
0...80 V9   kW-338...0   AG5.RLD.9.80.338
18 kW-676...0   AG5.RLD.18.80.676
27 kW-1014...0   AG5.RLD.27.80.1014
36 kW-1352...0   AG5.RLD.36.80.1352
45 kW-1690...0   AG5.RLD.45.80.1690
54 kW-2028...0   AG5.RLD.54.80.2028
63 kW-2366...0   AG5.RLD.63.80.2366
72 kW-2704...0   AG5.RLD.72.80.2704
81 kW-3042...0   AG5.RLD.81.80.3042
90 kW-3380...0   AG5.RLD.90.80.3380
108 kW-4056...0   AG5.RLD.108.80.4056
>108...2000+ kW>-4056   AContact Sales
0...160 V18   kW-338...0   AG5.RLD.18.160.338
36 kW-676...0   AG5.RLD.36.160.676
54 kW-1014...0   AG5.RLD.54.160.1014
72 kW-1352...0   AG5.RLD.72.160.1352
90 kW-1690...0   AG5.RLD.90.160.1690
108 kW-2028...0   AG5.RLD.108.160.2028
126 kW-2366...0   AG5.RLD.126.160.2366
144 kW-2704...0   AG5.RLD.144.160.2704
162 kW-3042...0   AG5.RLD.162.160.3042
>162...2000+ kW>-3042   AContact Sales
0...240 V27   kW-338...0   AG5.RLD.27.240.338
54 kW-676...0   AG5.RLD.54.240.676
81 kW-1014...0   AG5.RLD.81.240.1014
108 kW-1352...0   AG5.RLD.108.240.1352
135 kW-1690...0   AG5.RLD.135.240.1690
162 kW-2028...0   AG5.RLD.162.240.2028
>162...2000+ kW>-2028   AContact Sales
0...320 V36   kW-338..0   AG5.RLD.36.320.338
72 kW-676...0   AG5.RLD.72.320.676
108 kW-1014.0   AG5.RLD.108.320.1014
144 kW-1352...0   AG5.RLD.144.320.1352
180 kW-1690...0   AG5.RLD.180.320.1690
>180...2000+ kW>-1690   AContact Sales
0...500 V9   kW-54...0   AG5.RLD.9.500.54
18 kW-108...0   AG5.RLD.18.500.108
27 kW-162...0   AG5.RLD.27.500.162
36 kW-216...0   AG5.RLD.36.500.216
45 kW-270...0   AG5.RLD.45.500.270
54 kW-324...0   AG5.RLD.54.500.324
63 kW-378...0   AG5.RLD.63.500.378
72 kW-432...0   AG5.RLD.72.500.432
81 kW-486...0   AG5.RLD.81.500.486
90 kW-540...0   AG5.RLD.90.500.540
108 kW-648...0   AG5.RLD.108.500.648
126 kW-756...0   AG5.RLD.126.500.756
144 kW-864...0   AG5.RLD.144.500.864
162 kW-972...0   AG5.RLD.162.500.972
216 kW-1296...0   AG5.RLD.216.500.1296
270 kW-1620...0   AG5.RLD.270.500.1620
324 kW-1944...0   AG5.RLD.324.500.1944
>324...2000+ kW>-1944   AContact Sales
0...1000 V18   kW-54...0   AG5.RLD.18.1000.54
36 kW-108...0   AG5.RLD.36.1000.108
54 kW-162...0   AG5.RLD.54.1000.162
72 kW-216...0   AG5.RLD.72.1000.216
90 kW-270...0   AG5.RLD.90.1000.270
108 kW-324...0   AG5.RLD.108.1000.324
126 kW-378...0   AG5.RLD.126.1000.378
144 kW-432...0   AG5.RLD.144.1000.432
162 kW-486...0   AG5.RLD.162.1000.486
216 kW-648...0   AG5.RLD.216.1000.648
270 kW-810...0   AG5.RLD.270.1000.810
324 kW-972...0   AG5.RLD.324.1000.972
>324...2000+ kW>-972   AContact Sales
0...1500 V27   kW-54...0   AG5.RLD.27.1500.54
54 kW-108...0   AG5.RLD.54.1500.108
81 kW-162...0   AG5.RLD.81.1500.162
108 kW-216...0   AG5.RLD.108.1500.216
135 kW-270...0   AG5.RLD.135.1500.270
162 kW-324...0   AG5.RLD.162.1500.324
216 kW-432...0   AG5.RLD.216.1500.432
270 kW-540...0   AG5.RLD.270.1500.540
324 kW-648...648   AG5.RLD.324.1500.648
>324...2000+ kW>-648   AContact Sales
0...2000 V36   kW-54...0   AG5.RLD.36.2000.54
72 kW-108...0   AG5.RLD.72.2000.108
108 kW-162...0   AG5.RLD.108.2000.162
144 kW-216...0   AG5.RLD.144.2000.216
216 kW-324...0   AG5.RLD.216.2000.324
324 kW-486...0   AG5.RLD.324.2000.486
>324...2000+ kW>-486   AContact Sales
0...3000 V54   kW-54...0   AG5.RLD.54.3000.54
108 kW-108...0   AG5.RLD.108.3000.108
216 kW-216...0   AG5.RLD.216.3000.216
324 kW-324...0   AG5.RLD.324.3000.324
>324...2000+ kW>-324   AContact Sales
