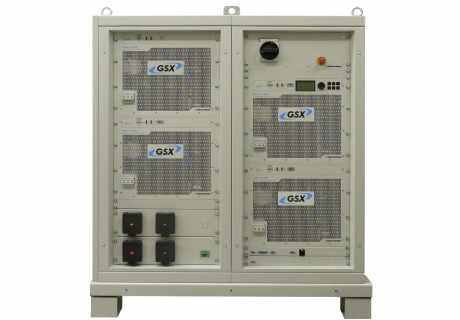

TC.GSX是基于先进电路技术的单向大功率直流电源系列。AC输入模块是由有源PFC结构组成，无需外部装置进行功率因数校正。此外，有源中频同步整流级即使在负载类型下也能提供出色的宽带动态和良好稳定性。与REGATRON瑞士瑞佳通直流电源一样，TC.GSX采用强大的多处理器架构，提供板载实时数据处理。通过这种方式，一个多功能的函数引擎TFE正在部署（可选配）或“Application Area programming”为单元（可选配）启用y=f(x)传输特性。
产品特点
TopCon并网源技术支持Q1模式操作。
带有集成EMI滤波器的紧凑型设计。
恒压 (0 – 100 %)恒流(0 – 100 %) 和恒功率(5 – 100 %) 具有自动快速控制器交叉和模式指示。
内阻模拟。
产品线：65 VDC，130 VDC，400 VDC，500 VDC，600 VDC，每个串联连接的电压可达1500 VDC。
20kW和32kW的功率类别可用于每个标称输出的电压。
可选附件完善了（TC.GSX）电源的产品线。
易于增加功率的模块化概念：并联、串联、矩阵或多负载主从操作。
应用创新的IGBT和变压器技术带来的高效率、初级切换、电隔离、全数字控制和调节。
使用便捷的PC软件TopControl使用户能够与电源进行通信，并为电路分析和支持案例提供通用的8通道示波器。
TopControl安装文件，LabVIEW® 和C/C++ C#/.NET API (DLL file) 都在交付范围内。
符合CE标准。
Voltage Range
DC Load Side
VDCPower Range
DC Load Side
kWCurrent Range
DC Load Side
AOrder Code
Line Voltage
3L
VACLine Frequency
Hz0 - 65 V
0 - 20 kW
0 - 385 A
GSX.20.65.385
380 - 480 V
48 - 62 Hz
0 - 32 kW
0 - 600 A
GSX.32.65.600
380 - 480 V
48 - 62 Hz
0 - 40 kW
0 - 770 A
GSX.40.65.770
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 1200 A
GSX.64.65.1200
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 1800 A
GSX.96.65.1800
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 2400 A
GSX.128.65.2400
380 - 480 V
48 - 62 Hz
160 kW - MW range
≥ 3000 A
380 - 480 V
48 - 62 Hz
0 - 130 V
0 - 20 kW
0 - 192 A
GSX.20.130.192
380 - 480 V
48 - 62 Hz
0 - 32 kW
0 - 308 A
GSX.32.130.308
380 - 480 V
48 - 62 Hz
0 - 40 kW
0 - 384 A
GSX.40.130.384
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 616 A
GSX.64.130.616
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 924 A
GSX.96.130.924
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 1232 A
GSX.128.130.1232
380 - 480 V
48 - 62 Hz
160 kW - MW range
≥ 1540 A
380 - 480 V
48 - 62 Hz
0 - 260 V
0 - 40 kW
0 - 192 A
GSX.40.260.192
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 308 A
GSX.64.260.308
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 616 A
GSX.128.260.616
380 - 480 V
48 - 62 Hz
192 kW - MW range
≥ 924 A
380 - 480 V
48 - 62 Hz
0 - 400 V
0 - 20 kW
0 - 63 A
GSX.20.400.63
380 - 480 V
48 - 62 Hz
0 - 32 kW
0 - 100 A
GSX.32.400.100
380 - 480 V
48 - 62 Hz
0 - 40 kW
0 - 126 A
GSX.40.400.126
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 200 A
GSX.64.400.200
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 300 A
GSX.96.400.300
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 400 A
GSX.128.400.400
380 - 480 V
48 - 62 Hz
160 kW - MW range
≥ 500 A
380 - 480 V
48 - 62 Hz
0 - 500 V
0 - 20 kW
0 - 50 A
GSX.20.500.50
380 - 480 V
48 - 62 Hz
0 - 32 kW
0 - 80 A
GSX.32.500.80
380 - 480 V
48 - 62 Hz
0 - 40 kW
0 - 100 A
GSX.40.500.100
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 160 A
GSX.64.500.160
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 240 A
GSX.96.500.240
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 320 A
GSX.128.500.320
380 - 480 V
48 - 62 Hz
160 kW - MW range
≥ 400 A
380 - 480 V
48 - 62 Hz
0 - 600 V
0 - 20 kW
0 - 40 A
GSX.20.600.40
380 - 480 V
48 - 62 Hz
0 - 32 kW
0 - 66 A
GSX.32.600.66
380 - 480 V
48 - 62 Hz
0 - 40 kW
0 - 80 A
GSX.40.600.80
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 132 A
GSX.64.600.80
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 198 A
GSX.96.600.198
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 264 A
GSX.128.600.264
380 - 480 V
48 - 62 Hz
160 kW - MW range
≥ 330 A
380 - 480 V
48 - 62 Hz
0 - 800 V
0 - 40 kW
0 - 63 A
GSX.40.800.63
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 100 A
GSX.64.800.100
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 200 A
GSX.128.800.200
380 - 480 V
48 - 62 Hz
192 kW - MW range
≥ 300 A
380 - 480 V
48 - 62 Hz
0 - 2000 V
0 - 40 kW
0 - 50 A
GSX.40.1000.50
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 80 A
GSX.64.1000.80
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 160 A
GSX.128.1000.160
380 - 480 V
48 - 62 Hz
192 kW - MW range
≥ 240 A
380 - 480 V
48 - 62 Hz
0 - 1200 V
0 - 40 kW
0 - 40 A
GSX.40.1200.40
380 - 480 V
48 - 62 Hz
0 - 64 kW
0 - 66 A
GSX.64.1200.66
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 100 A
GSX.96.1200.100
380 - 480 V
48 - 62 Hz
0 - 128 kW
0 - 132 A
GSX.128.1200.132
380 - 480 V
48 - 62 Hz
192 kW - MW range
≥ 198 A
380 - 480 V
48 - 62 Hz
0 - 1500 V
0 - 60 kW
0 - 50 A
GSX.60.1500.50
380 - 480 V
48 - 62 Hz
0 - 96 kW
0 - 80 A
GSX.96.1500.80
380 - 480 V
48 - 62 Hz
0 - 120 kW
0 - 100 A
GSX.128.1500.100
380 - 480 V
48 - 62 Hz
192 kW - MW range
≥ 160 A
380 - 480 V
48 - 62 Hz
