高度模块化和经过深思熟虑的产品组合使高能组件和系统的开发和测试任务能够实现复杂且高效的测试解决方案。

       通常，仔细考虑事情是值得的。REGATRON瑞士瑞佳通产品被认为是可编程电源领域成熟且以实践为导向的问题解决者，这并非没有道理。高度的模块化不仅为系统的关键数据（如系统性能、电压范围和可用电流）提供了无与伦比的灵活性。广泛的设备组合涵盖了整个发电、配电和几乎所有最终用户设备领域的广泛要求，为使用REGATRON瑞士瑞佳通产品为几乎所有可能的应用配置定制系统解决方案开辟了无限的可能性。无论是直流电、交流电、脉冲运行、发电机或负载配置，无论是高分辨率负载分析还是暴力过载测试，您的REGATRON瑞士瑞佳通设备都将以其高动态性、准确性和可靠性为您提供支持！

举例：

REGATRON瑞士瑞佳通的一位客户希望建立一个通用的测试和检测设备，以便能够对高能传输领域的所有当前和未来应用进行建模、测试和分析。以下基本要求正在讨论中：

• 试验台的系统输出应在150 kW/kVA范围内，并具有可扩展性。

• 用于光伏、储能和其他应用的大型逆变器系统的运行。

• 应该可以对大型充电系统（电动汽车）进行测试和分析。

• 该系统应能够对混合系统（不同系统组件的交互）进行分析和测试。

该系统的主要目的是根据特定的产品和电网标准进行测试和认证。

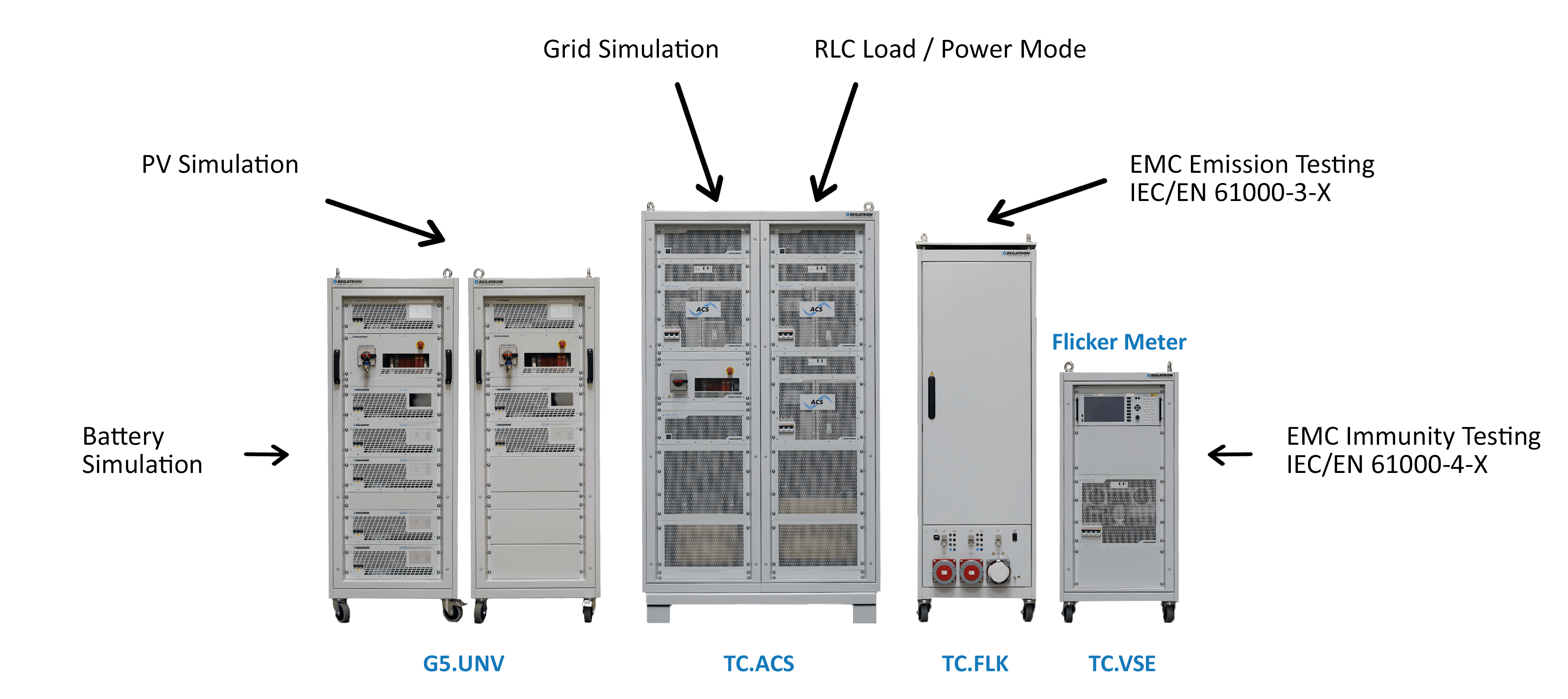

图例：适用于各种应用的直流和交流解决方案的整个供货范围概览。

看看所使用的系统组件：

G5.UNV

       上图左侧所示的 G5.UNV 系统为每个控制柜提供总共 6 个 18 kW / 1000 V / 54 A 模块的空间。第一个机柜设备齐全，第二个机柜最初配备三个模块，以后可以进行扩展。这九个模块可以作为单独的通道连接，也可以以并联、串联或混合并联/串行的形式成组连接，以实现更高的功率、电压和电流。直流系统输出可以扩展到 MW 范围。

       回馈式模块化通用电源单元G5.UNV 系列配备了所有必要的功能和软件包，适用于工业和科学领域各种常见的实验室和测试应用。G5 系列双向直流电源以其独特的功能给人留下深刻印象：出色的电压和电流分辨率和精度、非常高的控制动态、三倍的高自动量程系数和可调节的输出滤波时间常数。另一方面，功能强大且久经考验的软件包可以在以下测试和研究领域中实现有针对性和简单的使用：

• 光伏模拟

• 电池模拟

• 燃料电池仿真

• 电池测试

• P-HIL放大器

TC.ACS

       除了G5UNV系统，四象限TC.ACS设备系列也提供了广泛的应用范围。这里展示的 ACS 系统配备了三个 50 kVA 模块。这些模块既可以单独运行，也可以并联运行，以将系统输出提高到最大 150 kVA。当然，该输出可以扩展到 MVA 范围。

       REGATRON瑞士瑞佳通的回馈式交流电源装置 TC. ACS 因其作为可编程电网模拟器和强大的交流负载的多功能应用可能性，在世界市场上占有一席之地。其突出特点首先是令人印象深刻的广泛的可编程性、模块化系统设计、设备的动态性和稳健性，以及 ACSControl 控制、服务和分析软件的直观操作。以下是功能范围的摘录：

• 电网模拟模式“GridSim”具有四个完全受控的有源输出，是用于测试和分析并网系统的多功能工具。凭借其众多功能，TC.ACS可以模拟各种电网条件。电网仿真模式的功能范围正在不断发展。例如，用于模拟相位故障和短期电网中断的“高阻抗模式”以及“电网阻抗仿真”。

• “RLC负载模式”可以在直流至1000 Hz的带宽内实时模拟单相至三相无功电流电路的行为。因此，ACS能够替代笨重且昂贵的元件，如功率电阻器、功率电容器和大电感器。在完全运行中，可以通过 ACSControl 用户界面或可用的编程接口来设置和调整模拟组件值。

• “功率模式”为三相系统中的电力精确和灵活控制提供了全面的解决方案。多功能的功能和简单的配置使其适用于广泛的应用。

• EMC测试系统通过结合TC.ACS电网模拟器提供符合各种IEC/EN标准61000-3-X的完整且完全合规的发射测试，EMC标准测试包和TC.FLK闪烁阻抗网络。集成了外部闪烁计，为用户提供了记录的测量报告。

• 用于符合标准的抗扰度测试的EMC测试系统包括TC.ACS设备，ACSControl软件带有额外的EMC标准测试包。为了完全符合 IEC/EN 61000-4-X 标准，TC.ACS 与 TC.VSE设备合并用于测试 <5 μs 的快速电压瞬变和高达 1000 A 的电流峰值。ACSControl 软件为每个标准测试提供单独的操作，具有电压波形的可视化、跟踪和验证功能以及自动生成测试报告的功能。

此供货范围的应用示例

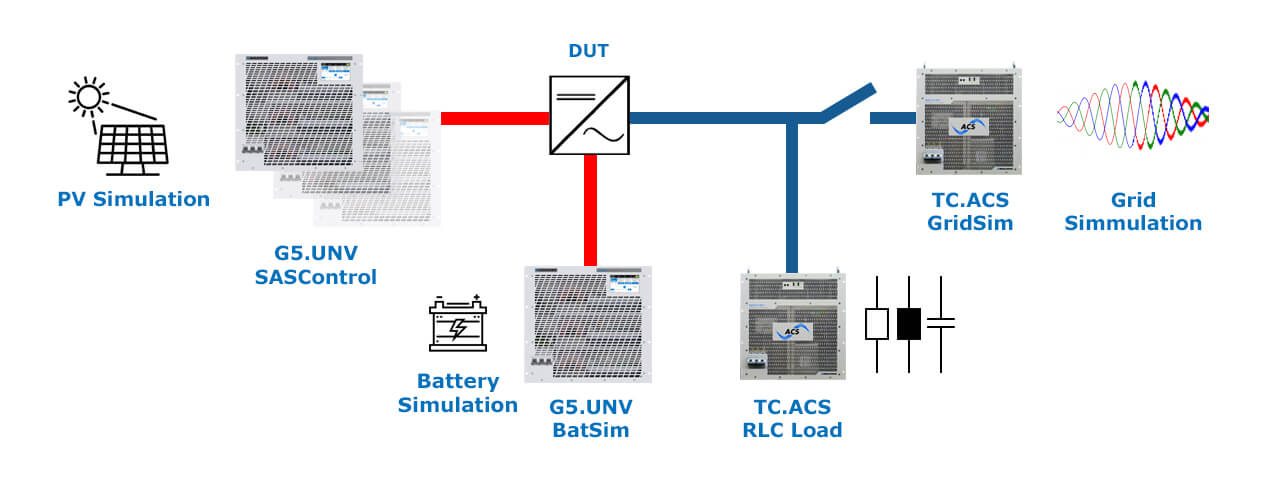

a) 带电池存储的光伏多组串或集中式逆变器的测试

       共9台安装了G5.UNV 18 kW / 1000 V 通道既可以用作一个或多个光伏模拟器，也可以用作电池模拟器。太阳能电池阵列模拟提供符合 IEC/EN 50530 的预编程测试程序。三个 50 kVA TC.ACS 机组可以作为 150 kVA 电网模拟器并联运行，也可以作为电网模拟器和 RLC 负载模拟器分为 50 kVA 和 100 kVA 单元，或作为 RLC 负载模拟器联合运行。RLC负载仿真可用于防孤岛测试设置。设置 RLC 值，以便可编程交流负载中的电流补偿反馈到电网或电网仿真中的电流。只要输入了正确的参数，就可以打开交流开关，并测试被测设备的防孤岛功能。所有常见的电源标准，如 VDE AR N 4105、VDE AR N 4110 （DIN VDE V 0124 100）、IEC TS 63106 1、IEEE 1547.1 和 UL 1741 都可以编程和测试。

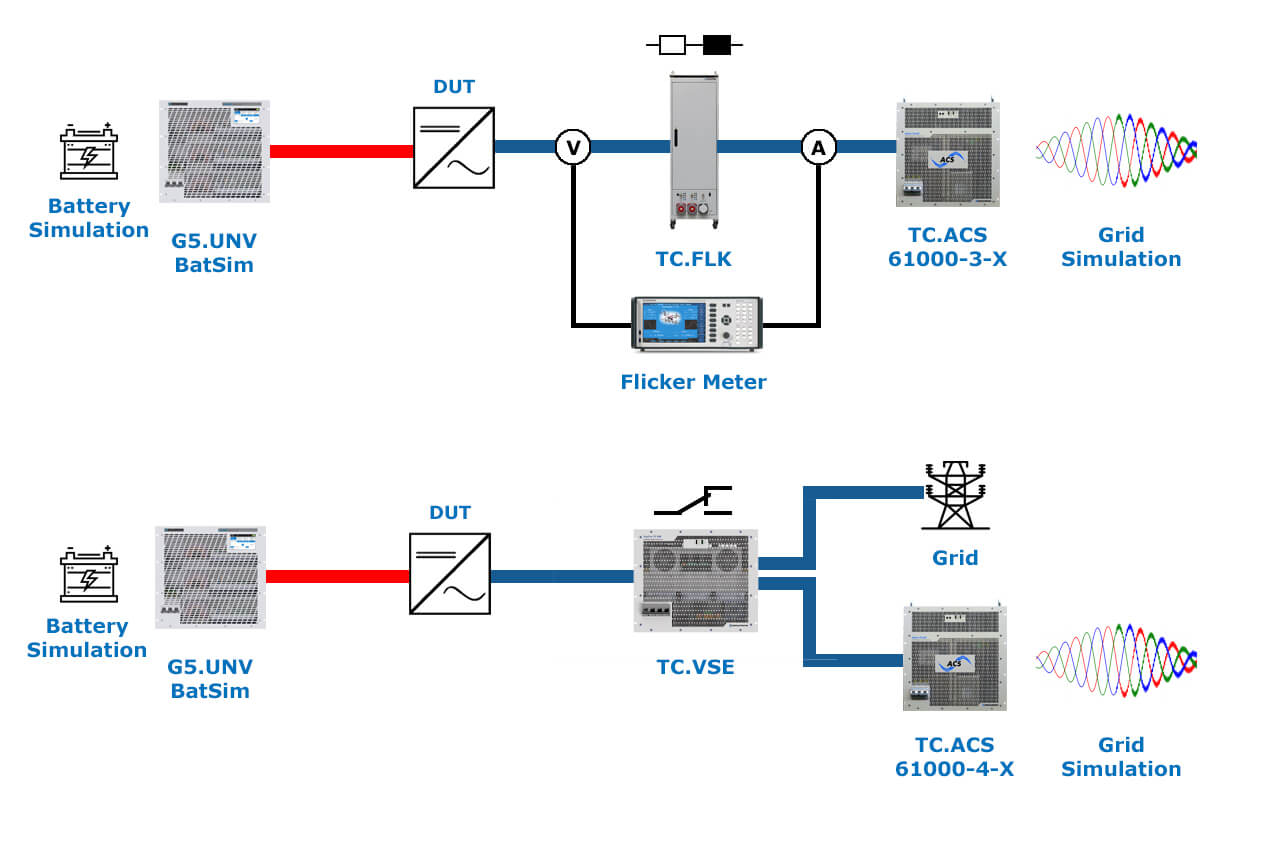

b) 储能系统（ESS）转换器的EMC测试

       G5.UNV 设备可用作电池模拟器，以模拟储能转换器系统的直流侧。TC.ACS支持符合IEC/EN 61000-3-X标准的EMC排放测试，以及外部闪烁阻抗和闪烁计。另一方面，TC.ACS与外部电压斜率增强器TC.VSE一起提供完全符合 IEC/EN 61000-4 标准的 EMC 抗扰度测试。TC.VSE 单元根据标准在 5 μs 内切换施加的电源电压，并从电源提供所需的高达 1000 A 的峰值电流。

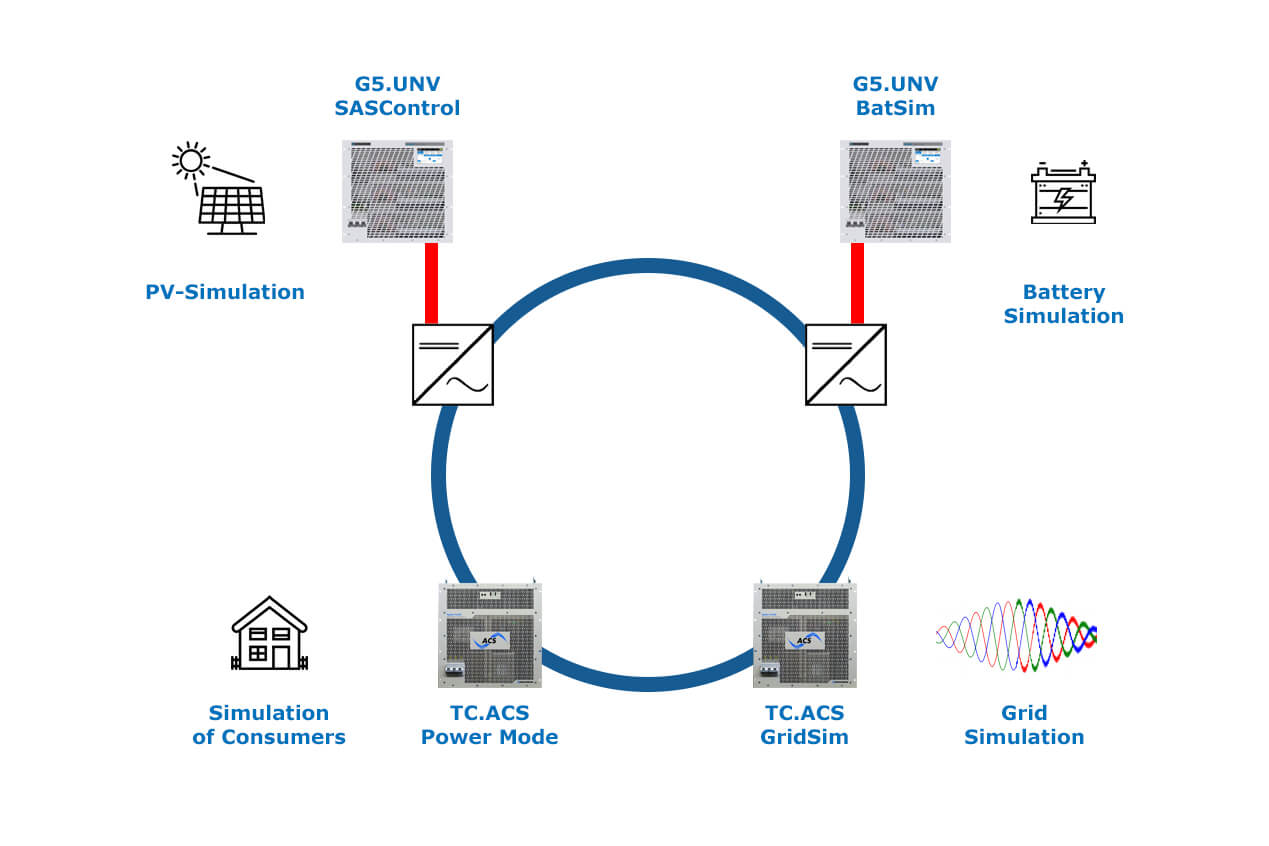

c) 智能电网仿真

REGATRON瑞士瑞佳通直流和交流电网设备可用于构建全面的智能电网模型，以分析和优化智能电网在真实条件下的行为。

REGATRON 电源：多功能 – 可靠 – 智能

您有任何问题或需要任何进一步的信息吗？您对报价感兴趣吗？REGATRON瑞士瑞佳通的销售和应用工程师将很乐意为您的需求找到合适的解决方案。

REGATRON强大而全面的电源方案

通用可编程直流电源和直流负载	通用可编程交流电源和交流负载
§      回馈式双向直流电源系列 G5.RSS ∙ G5.UNV ∙  TC.GSS §      直流电源系列 G5.SRC∙TopCon Quadro §      回馈式直流电子负载系列 G5.RLD∙TC.GXS	§      回馈式四象限1至3相交流电源系列 TC.ACS §      回馈式1至3相交流电子负载 §      回馈式四象限1至3相功率放大器   CV/CC     (针对P-HIL应用进行了优化)
针对特定应用准备的直流电源测试解决方案	针对特定应用准备的交流电源测试解决方案
§      电池测试仪系列 G5.BT §      充电器测试仪系列 G5.CT §      传动系统测试仪系列 G5.DT §      电池模拟器系列 G5.BAS §      太阳能阵列模拟器系列   G5.SAS ∙ TopCon   Quadro ∙ TFE ∙     SASControl	§      电网模拟器，1至3相，4线 §      EMC兼容测试系统      IEC/EN 61000-3-X (排放) §      EMC兼容测试系统      IEC/EN 61000-4-X (抗扰性) §      防孤岛测试系统 §      可编程RLC交流负载模拟 §      OBC测试系统 §      简单的电机模拟

所有 REGATRON 电源和电源测试解决方案均采用标准化或定制机柜解决方案。
