REGATRON瑞士瑞佳通的回馈式交流电源 TC.ACS 因其作为可编程电网模拟器和强大交流负载的多功能应用而在世界市场上奠定了稳固的地位。首先是令人印象深刻的可编程性、模块化系统设计、设备的稳健性以及操作、服务和分析软件 ACSControl 的直观操作。

       通过使用可配置的负载配置文件扩展现有的电源模式，REGATRON瑞士瑞佳通提供了另一种方法来实现该设备系列的操作自动化。新功能背后的基本思想是在时域中使用交流负载进行自动化测试，为生产和开发领域的测试程序开辟了新的途径。

       与真实交流负载相比的优势在于，负载曲线非常适合模拟静态或动态极限情况，从而测试测试对象对不同类型交流负载和负载变化的鲁棒性。 有了 REGATRON瑞士瑞佳通交流电源 TC.ACS 的负载配置文件，用于负载变化的复杂电路和购买不同类型的交流负载都已成为过去。

• 概览

• 模拟随时间变化的感性和/或容性负载情况

• 负载曲线的顺序定义，包括斜坡时间、持续时间、视在功率和相角或有功功率和无功功率的规范

• 所有 3个相位都可以彼此独立配置

• 借助预览，可以轻松解释编程序列的可视化

• 显示任意时间点的时间相关负载值和相关功率矢量图

• 用于滚动整个预览区域的“滑块”

• 新功能可以现场改装到现有的 TC.ACS 系统

• 集成 cos(φ) 到相位角 φ 转换器

操作与配置

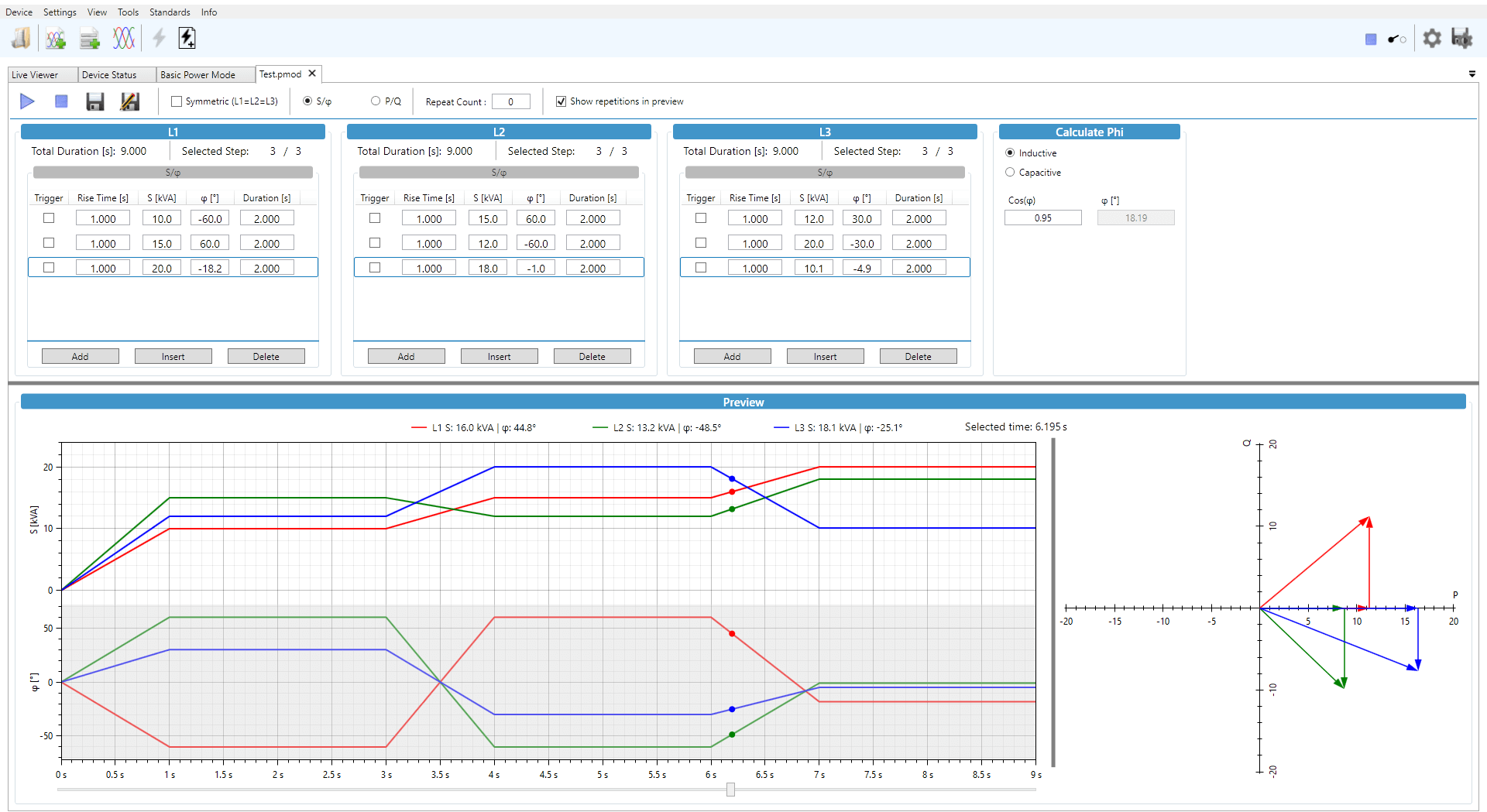

       ACSControl 操作、服务和分析软件中的新选项卡可实现方便的负载曲线控制（启动、停止）和配置。 根据应用的要求，用户可以在视在功率 (S) 和相角 (φ) 或有功功率 (P) 和无功功率 (Q) 的设定点规格之间进行选择。 还可以指定整个负载曲线的重复次数。 负载配置文件，也称为“power mode sequence”，可以作为文件保存和加载。 还可以通过 .NET API 控制和加载序列。

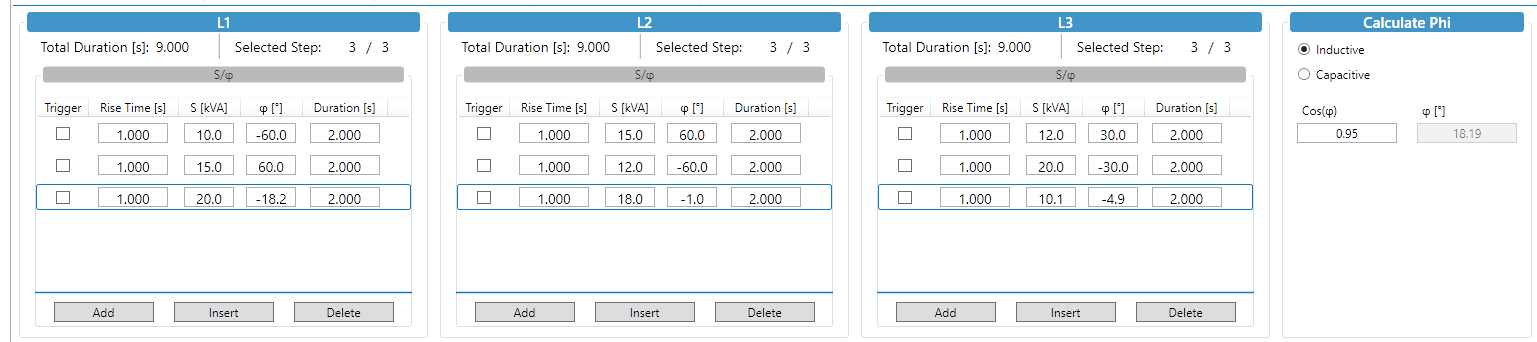

       “power mode sequence”由几个步骤组成。 触发信号的输出、斜坡时间、S/φ 或 P/Q 的设定点值以及持续时间可以在一个步骤中定义。 可以在序列中的任意点插入或删除步骤。

       余弦函数无法在预览中清晰地显示。 因此，选择设定点值 S 和 φ，而不是设定点值 S 和 cos(φ)。 然而，对于许多要模拟的负载曲线，S 和 cos(φ) 是已知的。 集成的 cos(φ) 到相位角 φ 转换器使用户能够快速、轻松地进行转换。

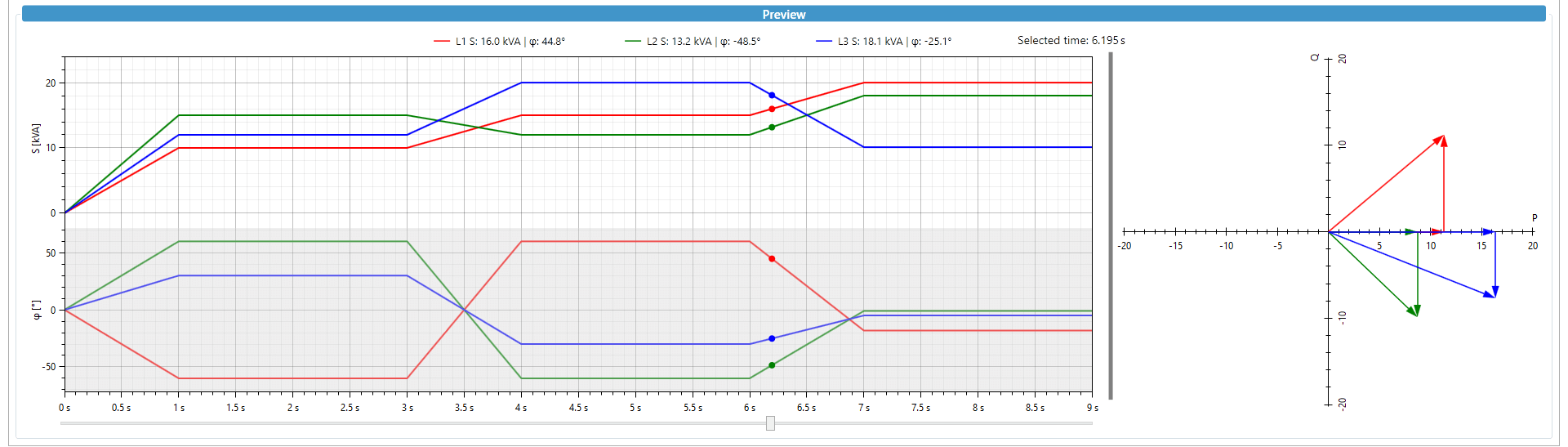

       为了确保简单的概述和控制，配置的负载配置文件在预览中可视化。 可以使用“滑块”滚动整个预览。 在每个选定时间正确显示相应的功率矢量图。

       功率模式是可选功能。 用户可以在现场对已交付的 TC.ACS 设备进行改装。 该功能中包含两种功率模式变体。 现有的具有恒定功率规格的功率模式已更名为“Basic Power Mode”，以区分这两种功能。

       您可以在此处找到另一篇有关负载配置文件的文章。
