G5.IND 是双向回馈式直流应用的经济型选择，并针对逆变器和充电器测试环境进行了优化。其中包括制造业、汽车业、绿色能源和电子产品。
G5.IND 是双向回馈式直流应用的经济型选择，并针对逆变器和充电器测试环境进行了优化。其中包括制造业、汽车业、绿色能源和电子产品。它以 CV、CC、CP 或 CR 控制模式运行，在 CV 模式下模拟内部电阻，在 CC 模式下模拟内部电导。模块化、精细化的 G5.IND 系列具有宽电流-电压范围，自动量程系数为 3。它为单通道运行和不同功率等级的并联运行提供各种功率级别。该设备系列提供各种可选通信接口，可用于自动化 R+D 测试台或生产线末端测试。集成的安全功能 ISR 可确保可靠断电，并可以轻松集成到更高级别的紧急停止电路中，无需额外的复杂安装。
模块化且易于扩展的系统
单个电源的输出范围从 0...18 kW 到 0...1000 kW，最高可达 1500 VDC。REGATRON 瑞士瑞佳通电源解决方案的优势模块化使系统能够轻松适应不断变化的测试要求。该系统可以通过附加电源单元进行扩展，或拆分成更小的单元，直至具有多个通道的一次性使用。

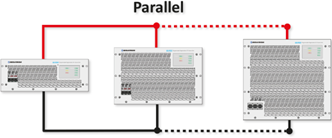

图1：模块化概念，可通过并联操作轻松增加功率，甚至可以在一个系统中操作具有不同输出功率的设备，例如 18、36 和 54 kW 模块
无论是单一设备还是强大的多设备系统，REGATRON 瑞士瑞佳通还根据客户要求提供交钥匙机柜解决方案或特定于项目的系统集成。
因此，购买 REGATRON 瑞士瑞佳通电源对于未来来说是一项可靠的投资。
应用和特点
G5.IND 系列的功能范围非常适合电力转换系统 (PCS) 的基本性能测试、储能系统 (ESS) 逆变器的测试或大批量生产线末端测试中的充电器测试。
操作和维护软件 G5.Control 允许完全控制电源单元或整个多设备系统，并提供一系列服务功能。
可调节控制器设置和集成的强大 8 通道数字示波器等功能可帮助用户快速轻松地实现特殊应用要求的系统行为。单个设备或主从系统的不同应用特定参数设置可以保存在设备上，并通过 G5.Control、API 或任何可选通信接口调用。
可编程过压保护和具有即时和 I2t 触发的数字保险丝可以提供简化和安全的操作。可以通过 G5.Control 软件或用户的自动化测试系统通过各种接口对不同 DUT 的不同保护级别进行编程。
只需一个命令即可快速轻松地为单个单元或主从系统执行固件更新。处理与电源应用相关的支持案例时可以使用内置诊断功能。

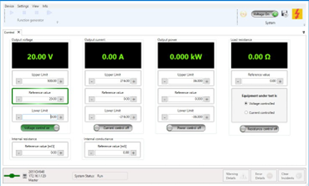

图2：通过设置控制器模式恒定电压 (CV)、电流 (CC)、功率 (CP) 或电阻 (CR) 以及实时计算的内部电阻 (Ri) 或电导 (Gi) 的附加设置，
提供有关主要操作值的综合信息
通用动态数据
精度
G5.IND系列电压精度为0.05% FS，电流精度为0.1% FS。
控制模式
CV 恒压
CC 恒流
CP 恒功率
CR 恒阻
Ri CV内阻模拟
Gi CC内电导模拟
接口
以太网 USB
连接：
G5.Control, 操作和维护软件
API .NET 编程，例如通过LabView, Python, Matlab
通过可选 REST 控制器的 WebAPI (REST) 接口
前面板状态指示
前面板状态指示 LED 显示单个设备或整个多设备系统的当前状态。
电网连接
宽带交流输入接受所有常见的交流电网系统，并具有有源功率因数校正。
AC Grid 380…480 VAC ±10% at 50/60 Hz
PF 0.99
Efficiency 94…95%, depending on model
选配件
通信接口
CAN 接口
CAN 多协议 (CANmp) 接口具有 1 kHz 数据速率、16 位分辨率，可适应任何专有 CAN 总线。此外，它还支持 dbc 文件处理。
EtherCAT 接口
EtherCAT 从站接口 (ECAT) 支持通过 ESI 文件进行配置，并以 1 kHz 的周期进行通信。它以相同的周期传输整个过程数据，即命令、实际状态和实际值。还可以通过邮箱进行非周期性通信以进行设备配置。
SCPI 接口
SCPI（可编程仪器标准命令）是 ASCII 字符串，通过 LAN 套接字通过 TCP/IP 发送到设备。它们可以执行设置操作或查询操作。
WebAPI (REST)
集成的WebAPI（REST）控制器允许通过WebAPI（REST）接口方便地操作电源。
用户安全
集成安全继电器 (ISR)，可提高紧急停止可靠性，支持符合 EN ISO 13849 的性能等级 PL c / PL e
使用带插头连接的设备时，必须对交流滤波器 (XCD) 进行放电。XCD 确保交流滤波器的放电时间小于 1 秒，符合 EN 62477-1 的要求
各种端子保护盖
不同的保护盖设计用于集成到 19 英寸机架系统或用作桌面设备。桌面版本需要符合 EN 62477-1 标准的防触摸保护。
环境条件
前面板安装空气过滤器 (AirFilter)，建议在多尘环境和 IP20 机柜中使用
机柜级防护等级可达 IP54
机架集成系统解决方案
带脚轮的移动机架解决方案，功率高达 162 kW
风冷系统防护等级达到 IP54，可承受工业环境的恶劣条件
第三方产品集成和众多安全选项
绝缘监测集成到安全电路中；在显示屏上可激活和设置
可轻松在并机或单台操作之间重新配置

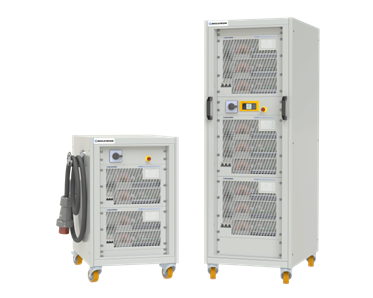

图3:REGATRON 瑞士瑞佳通机架集成交钥匙系统解决方案适用于各种功率水平，例如 72 kW（左）和 162 kW（右）。各种选项可实现舒适的操作。
G5.IND 系列的重要特点
技术
采用高新技术、快速切换、紧凑型 19 英寸电源
1...2 毫秒范围内的高控制动态 - 即使在高达 1000 kW 的更高功率水平下也是如此
高动态和精度
宽电流-电压范围，自动量程因子为 3
CV、CC、CP、CR 和 Ri/Gi-Sim 控制模式
回馈式且高效，可显着降低能耗和散热
系统控制和选项
用于扩展分析、参数化选项和校准的操作软件
强大的应用程序编程接口 (API)
系统功能
模块化且易于扩展的系统
使用数字高速总线进行单独或并行操作
操作软件支持的简单多单元配置
易于机架安装
可选安全功能，如 2 通道安全接口和绝缘监控
根据客户规格提供交钥匙机柜解决方案或项目特定的系统集成
Voltage Range
DC Load Side VDCPower Range DC Load Side
kWCurrent Range DC Load Side A Order Code 500V 18 kW -108...108 A G5.IND.18.500.108 27 kW -162...162 A G5.IND.27.500.162 36 kW -216...216 A G5.IND.36.500.216 54 kW -324...324 A G5.IND.54.500.324 0...1000 V 18 kW -54...54 A G5.IND.18.1000.54 36 kW -108...108 A G5.IND.36.1000.108 54 kW -162...162 A G5.IND.54.1000.162 0...1500 V 27 kW -54...54 A G5.IND.27.1500.54 54 kW -108...108 A G5.IND.54.1500.108
