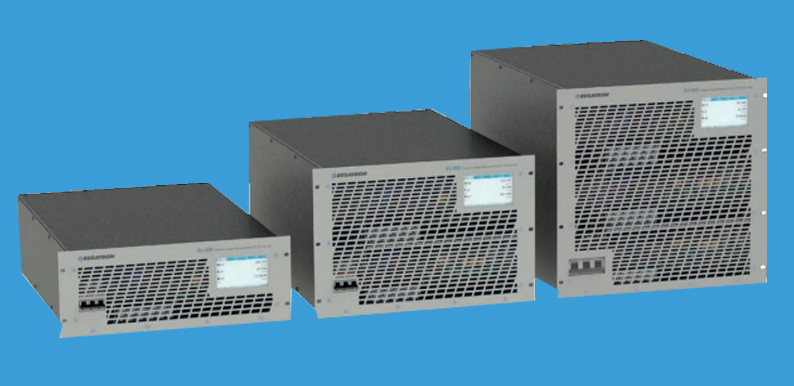

G5.SRC系列是单向直流电源,可以在CV,CC,CP和Ri-Sim控制模式下运行。它普遍适用于实验室以及测试台和生产线中所有工业和科学应用的电源。模块化和精细分级的G5.SRC系列具有高动态响应时间,可调滤波器时间常数和宽电流电压范围以及自动量程因子3的特点。可选软件,编程和通讯接口以及安全功能使G5.SRC电源可以最佳地适应特殊的客户应用要求。
G5.SRC系列是单向直流电源,可以在CV,CC,CP和Ri-Sim控制模式下运行。它适用于实验室以及测试台和生产线中工业和科学应用的电源。模块化和精细分级的G5.SRC系列具有高动态响应时间,可调滤波器时间常数和宽电流电压范围以及自动量程因子3的特点。可选软件,编程和通讯接口以及安全功能使G5.SRC电源可以适应特殊的客户应用要求。
模块化和易扩展的系统
单个电源的输出范围为0...9kW至0...2000+kW,可以到3000 VDC。REGATRON电源解决方案的模块化优势使该系统可以适应不断变化的测试要求。 不仅可以在并联,串联和混合操作之间进行重新配置,而且还可以通过附加电源单元扩展系统或将其拆分为较小的单元。
图1:模块化概念,可通过并联,串联和混合操作轻松实现功率和电压的增加。 并联配置甚至允许在一个系统中以不同的功率水平运行,例如18、36和54 kW模块。
无论是用于单个设备还是功能强大的多设备主从系统,REGATRON还可根据客户要求提供交钥匙机柜解决方案或特定项目的系统集成。
应用与功能
G5.SRC系列的高精度和动态特性以及在不同的主从配置之间轻松切换的能力使该系列成为单向R+D任务和测试台应用(例如逆变器测试)的理想电源解决方案 或模拟直流源,例如燃料电池堆。
各种功能,例如可切换的滤波器时间常数和可调节的控制器设置,以及集成的功能强大的8通道数字示波器,可帮助用户快速轻松地实现针对特殊客户应用的系统性能。G5.SRC系列还提供了存储,编辑和调用电源主控板上设备配置的可能性。
动态
图2显示了G5.SRC系列的动态参数可以适应特定任务。
图2:参数化示例:设定值阶跃电流。0…97
A @ 333VDC,<50 µs,有过冲(上),<200 µs,无过冲(下)。
精度
G5.RSS系列具有极好的电压精度0.01…0.02% FS。根据不同的型号,电流精度在0.025…0.085% FS的范围内。甚至还有一个额外的高分辨率电流测量范围从-10到10% FS,精度优于0.005% FS。
G5.SRC系列作为P-HIL功率放大器
功率硬件在环(P-HIL)模拟将物理硬件和软件模型集成在闭环仿真中,从而提供了多种机会来研究复杂系统在不同参数设置下的行为。
典型的P-HIL设置包括驱动功率放大器的快速实时计算机。G5.SRC系列具有高动态特性和快速的模拟端口,因此适合此目的。与DSP的时间模拟输入:<50μs
G5.SRC系列的重要功能
技术
◆ 技术先进,快速切换,紧凑的19英寸电源
◆ 100...200 μs 范围内的高控制动态 – 即使在高达 2000+ kW 的更高功率水平下也是如此
◆ 卓越的精度和额外的高分辨率电流测量范围
◆ 具有自动量程系数3的宽电流电压范围
◆ CV,CC,CP,CR和Ri-Sim控制模式
◆ 高效,大大降低了能耗和散热
系统能力
◆ 模块化且易于扩展的系统
◆ 通过数字高速总线进行并联,串联和混合操作
◆ 使用操作软件进行简单的主从配置
◆ 简易的机架安装
◆ 可选的安全功能,例如2通道安全接口和绝缘监测
◆ 根据客户要求提供交钥匙柜解决方案或特定项目的系统集成
可选件
软件与控制
基于时间的函数发生器
TFE基于时间的函数发生器允许通过G5.Control操作软件,HMI触摸屏或CANmp界面进行编程。
◆ 与时间有关的函数U=f(t),I=f(t),P=f(t):正弦波,三角波或方波以及用户定义的数据点。 支持通过csv文件导入和导出
◆ 扫描功能,用于电流纹波调制0…10 kHz
应用领域编程
AAP应用程序区域编程功能允许根据输入值IDC,UDC或PDC设置直流输出电压或电流或功率。 函数关系由用户定义的曲线给出,其值由CSV导入/导出 管理。这样,可以定义各种各样的非线性电两极网络,例如,光伏阵列或燃料电池曲线。例如,图3显示了典型的燃料电池特性,具有电压/电流相关性。 G5.SRC上的嵌入式计算可确保实时仿真。
HMI
内置在前面板中的HMI允许通过触摸屏全面方便地操作电源。
图4:通过HMI触摸屏进行直观控制。 您需要的一切一目了然。
CAN 接口
CAN多协议(CANmp)接口具有1kHz的数据速率,16位分辨率,并且适用于专有的CAN总线。 另外,它支持dbc文件处理。
用户安全
◆ 集成安全继电器(ISR),用于提高紧急停机可靠性,支持符合EN ISO 13849的性能等级PL c / PL e
◆ 建议将交流滤波器(XCD)放电,以备移动使用。XCD确保交流滤波器的放电时间小于EN 62477-1要求的1秒
◆ 基于 80 V 型号,还提供 60 V SELV 版本
◆ 各种端子的保护罩
机架集成系统解决方案
◆ 高达IP54的移动机架解决方案
◆ 绝缘监控:可以通过CANmp接口或可选的HMI远程激活绝缘测量值,实际绝缘值和警告/错误状态
◆ 在并联,串联和混合操作之间轻松进行重新配置
图5:REGATRON的机架集成式交钥匙系统解决方案,例如72 kW(左)和162 kW(右)的功率水平。 各种类型的AC / DC连接器和电缆可实现舒适的操作。 第三方产品集成和众多安全选项是附加功能。
环境条件
建议将前面板安装的空气过滤器(AirFilter)用于多尘环境。
Voltage Range DC Load Side VDC | Power Range DC Load Side kW | Current Range DC Load Side A | Order Code |
0...60 V | 9 kW | 0...338 A | G5.SRC.9.60.338 |
18 kW | 0...676 A | G5.SRC.18.60.676 | |
27 kW | 0...1014 A | G5.SRC.27.60.1014 | |
36 kW | 0...1352 A | G5.SRC.36.60.1352 | |
45 kW | 0...1690 A | G5.SRC.45.60.1690 | |
54 kW | 0...2028 A | G5.SRC.54.60.2028 | |
63 kW | 0...2366 A | G5.SRC.63.60.2366 | |
72 kW | 0...2704 A | G5.SRC.72.60.2704 | |
81 kW | 0...3042 A | G5.SRC.81.60.3042 | |
90 kW | 0...3380 A | G5.SRC.90.60.3380 | |
108 kW | 0...4056 A | G5.SRC.108.60.4056 | |
>108...2000+ kW | >4056 A | Contact Sales | |
0...80 V | 9 kW | 0...338 A | G5.SRC.9.80.338 |
18 kW | 0...676 A | G5.SRC.18.80.676 | |
27 kW | 0...1014 A | G5.SRC.27.80.1014 | |
36 kW | 0...1352 A | G5.SRC.36.80.1352 | |
45 kW | 0...1690 A | G5.SRC.45.80.1690 | |
54 kW | 0...2028 A | G5.SRC.54.80.2028 | |
63 kW | 0...2366 A | G5.SRC.63.80.2366 | |
72 kW | 0...2704 A | G5.SRC.72.80.2704 | |
81 kW | 0...3042 A | G5.SRC.81.80.3042 | |
90 kW | 0...3380 A | G5.SRC.90.80.3380 | |
108 kW | 0...4056 A | G5.SRC.108.80.4056 | |
>108...2000+ kW | >4056 A | Contact Sales | |
0...160 V | 18 kW | 0...338 A | G5.SRC.18.160.338 |
36 kW | 0...676 A | G5.SRC.36.160.676 | |
54 kW | 0...1014 A | G5.SRC.54.160.1014 | |
72 kW | 0...1352 A | G5.SRC.72.160.1352 | |
90 kW | 0...1690 A | G5.SRC.90.160.1690 | |
108 kW | 0...2028 A | G5.SRC.108.160.2028 | |
126 kW | 0...2366 A | G5.SRC.126.160.2366 | |
144 kW | 0...2704 A | G5.SRC.144.160.2704 | |
162 kW | 0...3042 A | G5.SRC.162.160.3042 | |
>162...2000+ kW | >3042 A | Contact Sales | |
0...240 V | 27 kW | 0...338 A | G5.SRC.27.240.338 |
54 kW | 0...676 A | G5.SRC.54.240.676 | |
81 kW | 0...1014 A | G5.SRC.81.240.1014 | |
108 kW | 0...1352 A | G5.SRC.108.240.1352 | |
135 kW | 0...1690 A | G5.SRC.135.240.1690 | |
162 kW | 0...2028 A | G5.SRC.162.240.2028 | |
>162...2000+ kW | >2028 A | Contact Sales | |
0...320 V | 36 kW | 0...338 A | G5.SRC.36.320.338 |
72 kW | 0...676 A | G5.SRC.72.320.676 | |
108 kW | 0...1014 A | G5.SRC.108.320.1014 | |
144 kW | 0...1352 A | G5.SRC.144.320.1352 | |
180 kW | 0...1690 A | G5.SRC.180.320.1690 | |
>180...2000+ kW | >1690 A | Contact Sales | |
0...500 V | 9 kW | 0...54 A | G5.SRC.9.500.54 |
18 kW | 0...108 A | G5.SRC.18.500.108 | |
27 kW | 0...162 A | G5.SRC.27.500.162 | |
36 kW | 0...216 A | G5.SRC.36.500.216 | |
45 kW | 0...270 A | G5.SRC.45.500.270 | |
54 kW | 0...324 A | G5.SRC.54.500.324 | |
63 kW | 0...378 A | G5.SRC.63.500.378 | |
72 kW | 0...432 A | G5.SRC.72.500.432 | |
81 kW | 0...486 A | G5.SRC.81.500.486 | |
90 kW | 0...540 A | G5.SRC.90.500.540 | |
108 kW | 0...648 A | G5.SRC.108.500.648 | |
126 kW | 0...756 A | G5.SRC.126.500.756 | |
144 kW | 0...864 A | G5.SRC.144.500.864 | |
162 kW | 0...972 A | G5.SRC.162.500.972 | |
216 kW | 0...1296 A | G5.SRC.216.500.1296 | |
270 kW | 0...1620 A | G5.SRC.270.500.1620 | |
324 kW | 0...1944 A | G5.SRC.324.500.1944 | |
81 kW | >1944 A | Contact Sales | |
0...1000 V | 18 kW | 0...54 A | G5.SRC.18.1000.54 |
36 kW | 0...108 A | G5.SRC.36.1000.108 | |
54 kW | 0...162 A | G5.SRC.54.1000.162 | |
72 kW | 0...216 A | G5.SRC.72.1000.216 | |
90 kW | 0...270 A | G5.SRC.90.1000.270 | |
108 kW | 0...324 A | G5.SRC.108.1000.324 | |
126 kW | 0...378 A | G5.SRC.126.1000.378 | |
144 kW | 0...432 A | G5.SRC.144.1000.432 | |
162 kW | 0...486 A | G5.SRC.162.1000.486 | |
216 kW | 0...648 A | G5.SRC.216.1000.648 | |
270 kW | 0...810 A | G5.SRC.270.1000.810 | |
324 kW | 0...972 A | G5.SRC.324.1000.972 | |
>324...2000+ kW | >972 A | Contact Sales | |
0...1500 V | 27 kW | 0...54 A | G5.SRC.27.1500.54 |
54 kW | 0...108 A | G5.SRC.54.1500.108 | |
81 kW | 0...162 A | G5.SRC.81.1500.162 | |
108 kW | 0...216 A | G5.SRC.108.1500.216 | |
135 kW | 0...270 A | G5.SRC.135.1500.270 | |
162 kW | 0...324 A | G5.SRC.162.1500.324 | |
216 kW | 0...432 A | G5.SRC.216.1500.432 | |
270 kW | 0...540 A | G5.SRC.270.1500.540 | |
324 kW | 0...648 A | G5.SRC.324.1500.648 | |
>324...2000+ kW | >648 A | Contact Sales | |
0...2000 V | 36 kW | 0...54 A | G5.SRC.36.2000.54 |
72 kW | 0...108 A | G5.SRC.72.2000.108 | |
108 kW | 0...162 A | G5.SRC.108.2000.162 | |
144 kW | 0...216 A | G5.SRC.144.2000.216 | |
216 kW | 0...324 A | G5.SRC.216.2000.324 | |
324 kW | 0...486 A | G5.SRC.324.2000.486 | |
>324...2000+ kW | >486 A | Contact Sales | |
0...3000 V | 54 kW | 0...54A | G5.SRC.54.3000.54 |
108 kW | 0...108 A | G5.SRC.108.3000.108 | |
216 kW | 0...216 A | G5.SRC.216.3000.216 | |
324 kW | 0...324 A | G5.SRC.324.3000.324 | |
>324...2000+ kW | >324 A | Contact Sales |
