通过研究和创新:符合IEC/EN 61000-3-X 的THD和闪烁EMC测试解决方案。
来源: | 作者:simosolar009 | 发布时间: 2023-11-14 | 151 次浏览 | 分享到:

          持续不断地开发现有产品是REGATRON瑞士瑞佳通的重要信条。经过充分验证的REGATRON瑞士瑞佳通 TC.ACS电网模拟器系列的广泛应用能够通过专门的附加系统和功能进行扩展,用于EMC测试(电磁兼容性)领域。


根据设备的范围,可以涵盖两个不同的EMC测试领域:

1.    第一领域:根据 IEC/EN 61000-3-2 和 IEC/EN 61000-3-12 对 DUT 引起的谐波发射进行 EMC 测试

2.    第二领域:根据IEC/EN 61000-3-3对DUT引起的电压变化、电压波动和闪烁进行EMC测试; IEC/EN 61000-3-11


谐波发射测试

       对于谐波的测定,发生器的频谱纯度至关重要。在TC.ACS电网模拟器中,新开发的控制算法可确保EMC模式下的1相和3相电压近乎完美的正弦形状,从而能够对DUT生成的谐波频谱进行合格的测量。根据所使用的功率分析仪,测量范围可以从mA到每相75A。


电压波动和闪烁测试

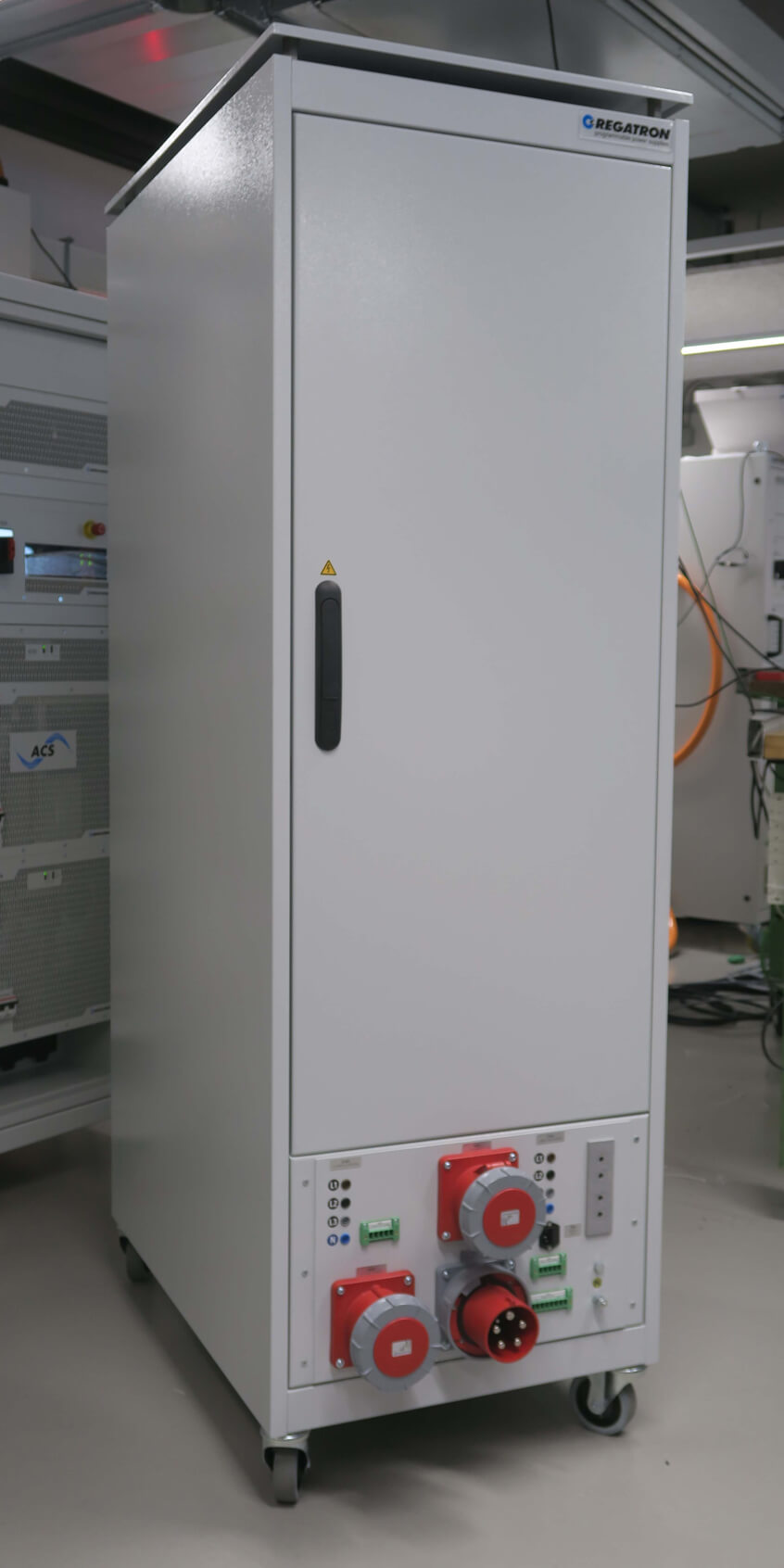

       如果上述EMC配置额外配备强大的闪变阻抗,则可以确定由DUT引起的电网上的电压波动和闪变。REGATRON瑞士瑞佳通 的 TC.FLK 闪烁阻抗电网不仅在 3 x 75 A 相电流下连续运行时提供符合标准的高负载能力,而且还可以从 Zref 到 Ztest 进行简单切换,从而能够确定与电网阻抗相关的测量参数。


       对于所述的 EMC 测试,REGATRON瑞士瑞佳通 提供单独的组件或包含以下组件的完整配备的交钥匙 EMC 包:

  • TC.ACS 电网模拟器,容量为 30 kVA 或 50 kVA

  • ACSControl EMC 软件具有现成的测试场景和附加功能

  • TC.FLK 相电流高达 3 x 75 Arms 的闪变阻抗

  • 可选:适合相应应用的功率分析仪

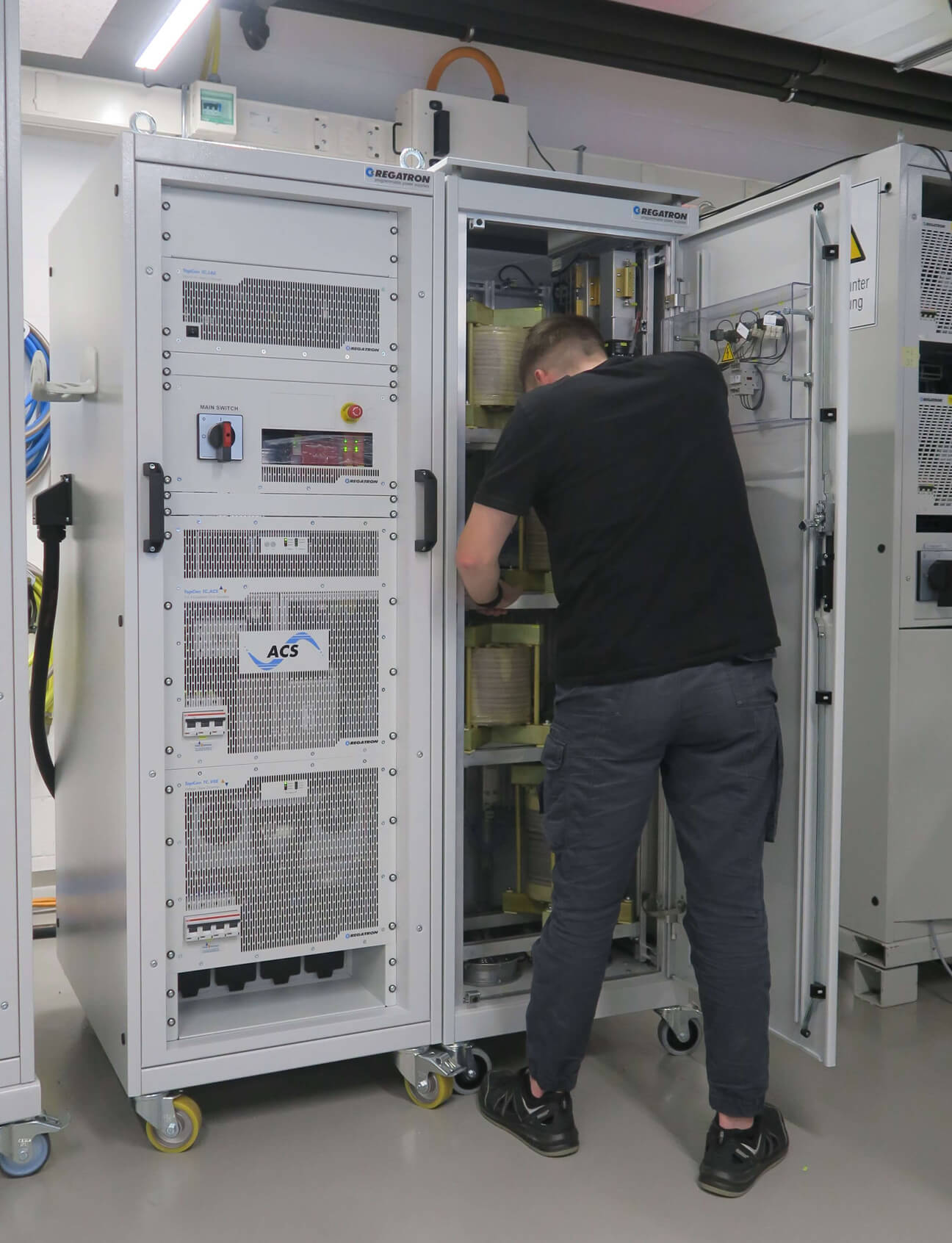

       图例:REGATRON瑞士瑞佳通新开发的闪烁阻抗的最后工作正在进行中。 50 kVA / 75 A TC.ACS 电网模拟器(左侧开关柜)与新的闪变阻抗相结合,可根据 IEC/EN 61000-3-3 和 IEC/EN 61000 提供符合标准的闪变值测试 -3-11。 TC.ACS 单元在此由 TC.VSE 开关单元进行补充,确保遵守高达 5 µs 的上升和下降时间,从而可以进行符合 IEC/EN 61000-4-X 的标准测试。


REGATRON瑞士瑞佳通电源:多功能、可靠、智能


       您有任何疑问或需要任何进一步的信息吗? 您对报价感兴趣吗? REGATRON瑞士瑞佳通 的销售和应用工程师将很乐意为您的需求找到合适的解决方案。
