REGATRON瑞士瑞佳通 在其双向 G5 电源系列中增加了 60、80、160、240 和 320 VDC 的额定输出电压。第一批设备于 2022 年 10 月按时发货。
现有的 G5 额定输出电压 500、1000、1500、2000 和 3000 VDC 已扩展到 60 （SELV）、80、160、240 和 320 VDC。 这些新型号具有相应的高输出电流：具有 80 VDC 输出电压和 54 kW 输出功率的 10 U 电源具有令人印象深刻的 2028 A 大电流。 这种高输出电流适合根据汽车标准进行测试、48 V 微型/轻度混合动力系统的测试、电池模块、燃料电池和电解槽的测试和仿真以及各种大电流组件的测试等应用。G5 电源系列独特的动态和精度可实现精确的测试和仿真。有关更多信息，请参阅 G5.RSS系列随附的可下载产品说明。
此图显示了两个大电流、低电压、双向回馈式 G5 直流电源的后视图。每个单元具有以下额定值：18 kW / 80 VDC / 676 A。
得益于 3 的高自动量程系数，新型 G5 大电流直流电源也非常适合 12、24 和 48 VDC 应用。下面的图表显示了 54 kW / 80 VDC G5 电源的特性输出图。

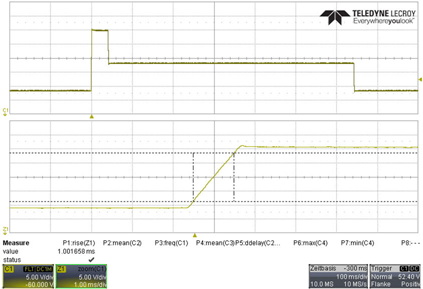

所示测试序列取自 VDA320 标准，涉及由 48 V 车载电源系统供电的电动汽车组件的测试。所示序列标题为E48-02瞬态过压，标准中描述如下：“48 V电源中可能发生瞬态过电压”。该测试模拟了这种过电压。REGATRON瑞士瑞佳通的大电流、低压G5直流电源主要涵盖常见的标准是：LV124、LV148、VDA320、ISO16750-2、ISO21498-2。还涵盖了全球汽车制造商的其他专有标准。
电流-电压范围
REGATRON瑞士瑞佳通的模块化概念允许对具有不同功率水平的电源进行数字控制操作，并联，串联和混合操作，从而提供高度的灵活性。加上每个单元的高自动量程系数3，REGATRON瑞士瑞佳通的电源系统涵盖了电流电压范围，可满足当今和未来的测试要求。
G5电源的功率水平和高度
技术
快速切换、紧凑型 19 英寸直流电源
100...200 μs 范围内的高控制动态 – 即使在功率水平下也是如此
卓越的电流和电压精度，额外的高分辨率电流测量范围
全功率可回馈，效率高，显著降低能耗和散热，噪音低
宽电流电压范围，高自动量程系数（3）
全数字 CV、CC、CP、CR 和 Ri-Sim 控制模式
系统能力
模块化且易于现场扩展的系统
数字高速总线并联、串联和混合操作
通过操作和服务软件G5.Control进行简单的主从（重新）配置。
交钥匙机柜解决方案 IP20 和 IP54 可用，移动式或固定式
可选安全功能，如 2 通道安全接口和绝缘监控
SELV（安全超低电压）符合 EN 62477-1 标准
系统控制
操作和服务软件G5.Control：强大的内置 8 通道数字记录示波器、扩展分析、参数化选项和校准
强大的应用程序编程接口（API）
可选的CAN多协议接口，具有1 kHz数据速率和每毫秒20×16-bit值传输，适用于专有CAN总线，便于测试台集成
可选的前面板集成控制单元HMI，带有直观的彩色触摸屏
可选遥控单元带高分辨率彩色触摸屏的G5.RCU
可选TFE：多功能函数发生器，用于随时间变化的电压、电流或功率编程（正弦、三角形、方波和用户定义的数据点），例如允许纹波调制或负载曲线模拟
可选AAP：函数发生器，例如允许定义燃料电池和其他线性或非线性电气两极网络的特性曲线
REGATRON瑞士瑞佳通：高电流、小尺寸、可编程测试解决方案。
您有任何问题或需要任何进一步的信息吗？您对报价感兴趣吗？REGATRON瑞士瑞佳通的内部销售和应用工程师将很乐意为您的要求找到合适的解决方案。
更多应用相关信息
典型电压等级为 12、24 和 48 VDC 的 DC/DC 转换器测试 ∙ 保险丝、开关和半导体的大电流测试 ∙ 电池断开单元测试 ∙ LV 124、LV 148、VDA 320、ISO 16750-2、ISO 21498-2 ∙ 应用软件包 G5.BatSim，G5.BatControl，G5.SASControl ∙ 推动电动汽车、可再生能源、电力转换和储能领域的发展 ∙ 耐用的高质量、高性能 DC & AC 电源 ∙ 提高急停可靠性，支持符合 EN ISO 13849 的性能等级 PL c / PL e ∙ 宽带交流输入 （380...480 VAC），频率为 50/60 Hz ∙ 功率因数 0.99
