随着电动汽车的快速发展，可靠的电网概念和电网结构的发展变得越来越重要。了解有关 REGATRON 瑞佳通 模块化回馈式电网模拟器系列 TC.ACS 的更多信息。

       这种结构的技术实施、动态特性的优化和安全机制的测试需要在各个层面进行集中研究、培训和综合测试活动。今天的电网模拟器已成为研究电网结构静态和动态特性的首选方法。

       REGATRON 推出了一系列通用的电网模拟器。TC.ACS 系列的一个特点是其强大的功能，因为这些设备结合了一个完全四象限功能的强大电网模拟器、一个单独使用的三相交流功率放大器以及一个电子三相负载模拟器， RLC 配置都位于紧凑的 19 英寸外壳中。通过这些功能，可以简单方便地处理对电网调查和模拟很重要的任务。复杂的内部通信概念允许将TC.ACS 单元并联到 2.4 MVA 的系统功率水平，同时保持出色的动态特性。

       越来越多地使用：功率硬件在环 (P-HIL) 技术

       P-HIL 技术能够对“嵌入式系统”进行调查和测试，例如计划中的用于传输电能的大型电网。该系统的属性由可编程模型描述，而不是物理构建这样的电网，这需要大量的技术工作。该系统的供电由可编程电网模拟器完成，而负载由电子负载模拟器表示。 REGATRON 的 TC.ACS 系列实现了电网模拟和负载模拟这两种功能。由于电网模拟器和负载模拟器都是可编程的，因此可以模拟和评估各种情况，例如短路、过载甚至雷击的感应影响。

       与传统的“自下而上”方法相比，P-HIL 技术具有一些令人印象深刻的优势。虽然后一种方法需要在没有成功保证的情况下物理构建整个系统，这在故障或不稳定的情况下由于重建而导致非常高的间接成本，P-HIL 为提前正确确定系统组件的尺寸提供了可能性。在设计 TC.ACS 系列时，REGATRON 从一开始就特别关注信号处理和输出逆变器部分的短系统时间常数。输出逆变器的创新多级架构与高度复杂的驱动器和通信技术相结合，可实现约 25 微秒的系统响应时间。

       REGATRON 瑞佳通 经现场验证的 TC.ACS 电网模拟器满足概述应用的要求，并具有以下特点：

• 对嵌入式模型信号的响应时间极短，约为 25 微秒

• 多功能应用软件 GridSim，可对多样化的测试场景进行快速和差异化的编程

• 频率和电压、不对称和电压骤降的非常简单的设置

• 傅立叶工具：预选高达 100 次谐波 (50 Hz) 的谐波电压

• 各个相位角的独立变化

• 基频高达 1 kHz，调制频率高达 5 kHz

• 额定功率为 30 或 50 kVA 的紧凑型 19 英寸电源装置

技术

• 技术先进、切换速度快、结构紧凑的19英寸电网模拟器

• 功率回馈，效率高，能耗和散热显着降低，噪音低

• 多功能三合一模拟和测试设备：

• 电网模拟器，3 相，4 线，具有 3 个可单独编程的输出

• 全 4 象限 1...3 相功率放大器CV/CC（用于 P-HIL）

• 回馈式交流电子负载，1...3 相，4 线（可编程 RLC 负载）

系统能力

• 模块化且易于现场扩展的系统，可达 2.4 MVA

• 通过操作和服务软件 ACSControl 进行简单的主从配置

• 提供交钥匙机柜解决方案，移动或固定

• 根据客户规格可选的特定项目系统集成

• 安全功能，例如 2 通道安全接口、符合 EN ISO 13849 的性能等级 PLc / PLe

• 可选的第三方产品集成、交流连接器和电缆，方便操作

系统控制

• 操作和服务软件 ACSControl：强大的 8 通道数字示波器、扩展分析、参数化选项和校准

• 强大的应用程序编程接口 (API)

• 具有 1 kHz 消息周期时间的可选 CAN 多协议接口，适用于任何专有 CAN 总线

• 带有直观彩色触摸屏的可选控制单元 HMI。

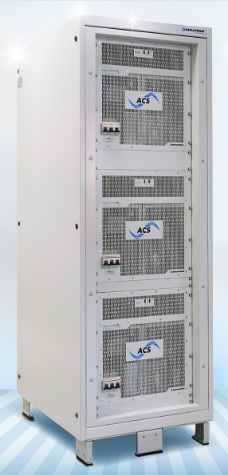

150kVA紧凑型机柜，高度1.9m（75英寸）

       REGATRON 瑞佳通：高功率、小尺寸、可编程的测试解决方案。

       您有任何疑问或需要更多信息吗？您对报价感兴趣吗？REGATRON 的内部销售和应用工程师将很乐意为您的需求找到合适的解决方案。

       更多产品相关信息

       安全的测试环境 ? 可重复且可靠的测试结果 ? 大幅减少测试时间、能耗和运营成本 ? 性能测试 ? 运行验证 ? 合规性测试解决方案 ? 并网逆变器测试 ? 车辆到电网 (V2G) ? 具有大规模电网模拟功能高达 2.4 MVA 交流电源 ? 汽车和电动汽车 (EV)、充电器、航空电子设备、微电网、智能电网、储能系统 (ESS)、可再生能源、分布式发电 (DG)、电源转换 ? 模拟各种类型的失真电压波形和瞬态条件 ? 可调电压、电流和功率控制器设置 ? 性能等级 PLc / PLe 符合 EN ISO 13849 ? 强大的操作和服务软件 ACSControl ? 模拟接口用于设定点和实际值、操作状态（I/O 端口）? API 提供.NET 编程，例如通过 LabView、Python 或 Matlab ? 以太网 ? USB ? 宽带交流输入 (380...480 VAC) at 50/60 Hz ? 功率因数 0.99

       REGATRON瑞佳通产品包括通用、可编程电源以及针对特定应用的电源解决方案。

REGATRON  瑞佳通  性能.精确.质量.
