完整交直流电源测试系统：高性能、可回馈、全集成
来源: | 作者:simosolar009 | 发布时间: 2025-12-10 | 36 次浏览 | 分享到:

       REGATRON瑞士瑞佳通已成功向葡萄牙电工技术研究院（IEP）交付一套全面且具备全回馈功能的电源测试解决方案。该研究院是葡萄牙电气电子测试领域内的认证与科研实验室。


       本次交付的测试系统包含三套相互独立但功能互补的测试单元，具体如下：

  • 电磁兼容（EMC）交流合规性测试

  • 面向汽车行业标准的大功率直流测试

  • 电化学阻抗谱（EIS）测试

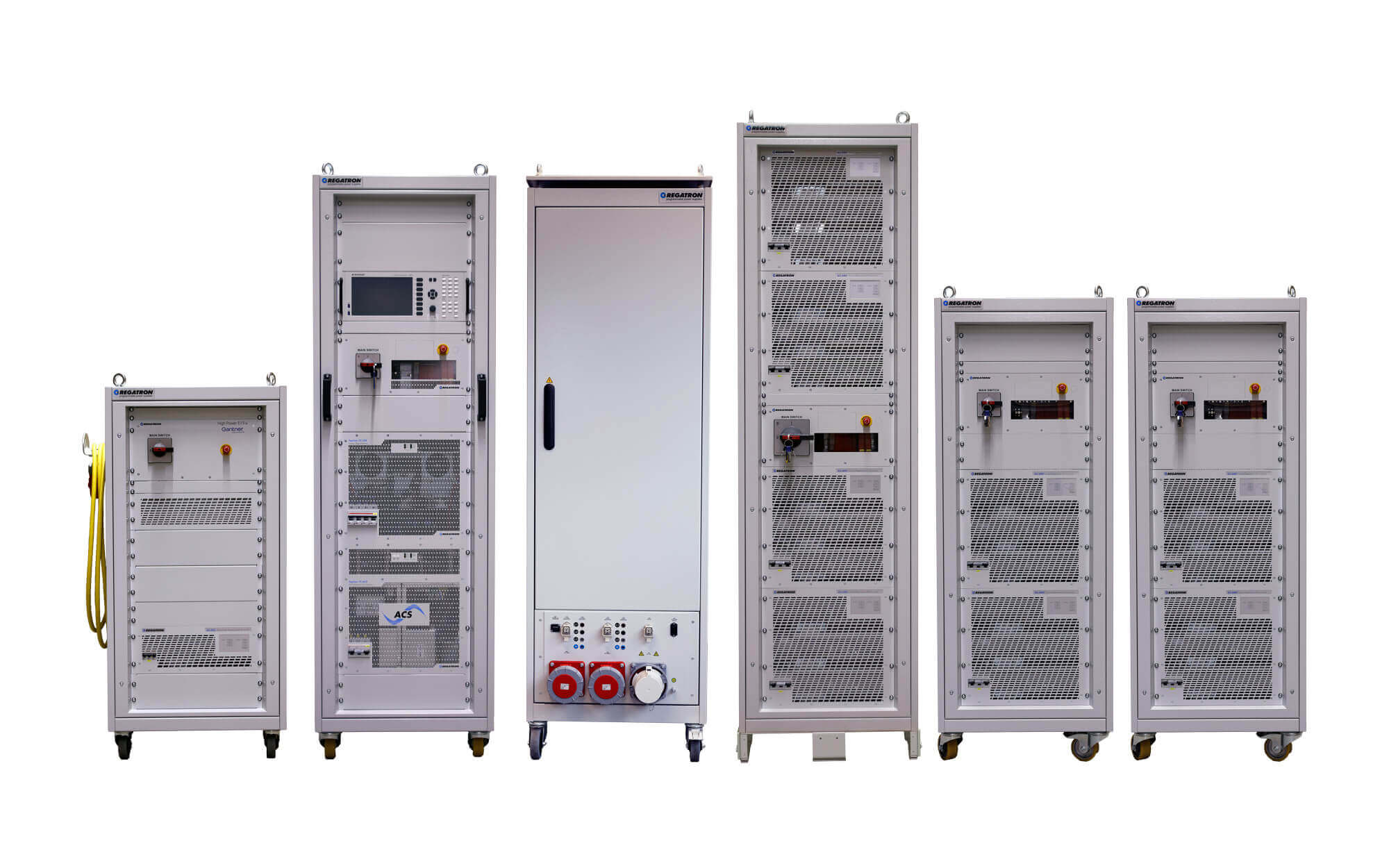

完整交直流电源测试系统

系统组成部分


       a) 电磁兼容（EMC）交流合规性测试

       葡萄牙电工技术研究院（IEP）的交流测试平台，基于REGATRON瑞士瑞佳通TC.ACS 可编程三相交流电源搭建，集成了电磁兼容标准测试软件包、TC.FLK 闪烁阻抗网络以及 TC.VSE 电压斜率增强器。


       上述设备共同构成一套交钥匙式电磁兼容合规性测试系统，可依据IEC/EN 61000-3与IEC/EN 61000-4标准，开展谐波电流、电压闪烁、电压暂降及电压波动测试。


       TC.FLK 阻抗网络可精准复现标准规定的参考阻抗与测试阻抗；TC.VSE 模块则能实现低于 5 微秒的快速电压切换，并输出高达 1000 安培的电流峰值，满足全项合规性抗扰度测试的严苛要求。


       该系统由 ACSControl 软件套件实现控制，工程师可通过此软件执行标准测试流程、实时显示波形数据，并自动生成合规性测试报告。这套系统为产品认证与验证工作，构建了一套可靠高效的电磁兼容测试流程。

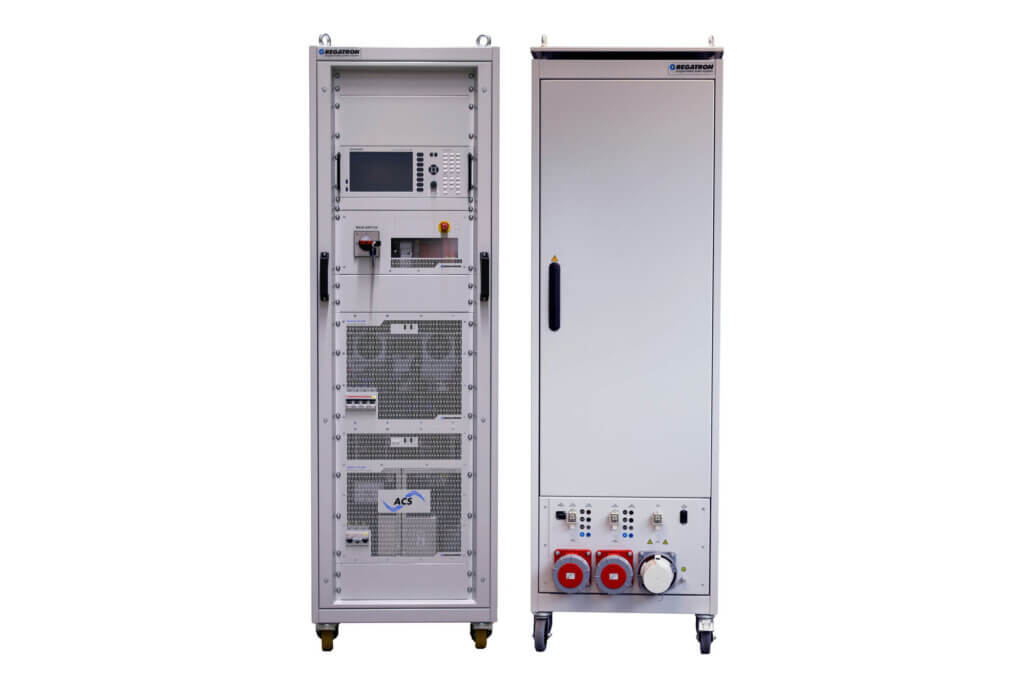

电磁兼容（EMC）测试模块（左侧）与 TC.FLK 闪烁阻抗网络（右侧）



电磁兼容测试模块自上而下包含以下组件：

  • 闪变测量仪

  • TC.VSE电压增强器模块

  • TC.ACS 50 kVA 多功能三相电网模拟器


上述设备均集成于坚固耐用且操作便捷的机柜中，必要时可轻松移动。



b) 大功率直流测试

       直流测试部分基于REGATRON瑞士瑞佳通G5.UNV 系列双向直流电源搭建，可输出 400 千瓦以上功率，且具备全回馈运行功能。凭借其宽范围自动量程特性与双向运行模式，该系统可覆盖多种测试场景，包括电池循环测试、光伏组件及燃料电池模拟、直流电网与变流器测试，乃至硬件在环测试环境。


       G5系列电源配备可切换输出电容，动态性能优异，还可与第三方函数发生器组合，开展符合汽车行业标准（LV123、VW80300、ISO16750-2、ISO21498-2 等）的相关测试。一套定制化设计的电源分配单元（PDU）可实现多台测试台架间的功率动态分配。


       该设计支持多项实验并行开展，能提升测试吞吐量与实验室运营灵活性。系统的控制与自动化功能由 G5.Control 应用软件及 G5.API 接口实现，可确保各设备精准同步，并与葡萄牙电工技术研究院（IEP）的实验室管理系统无缝集成。

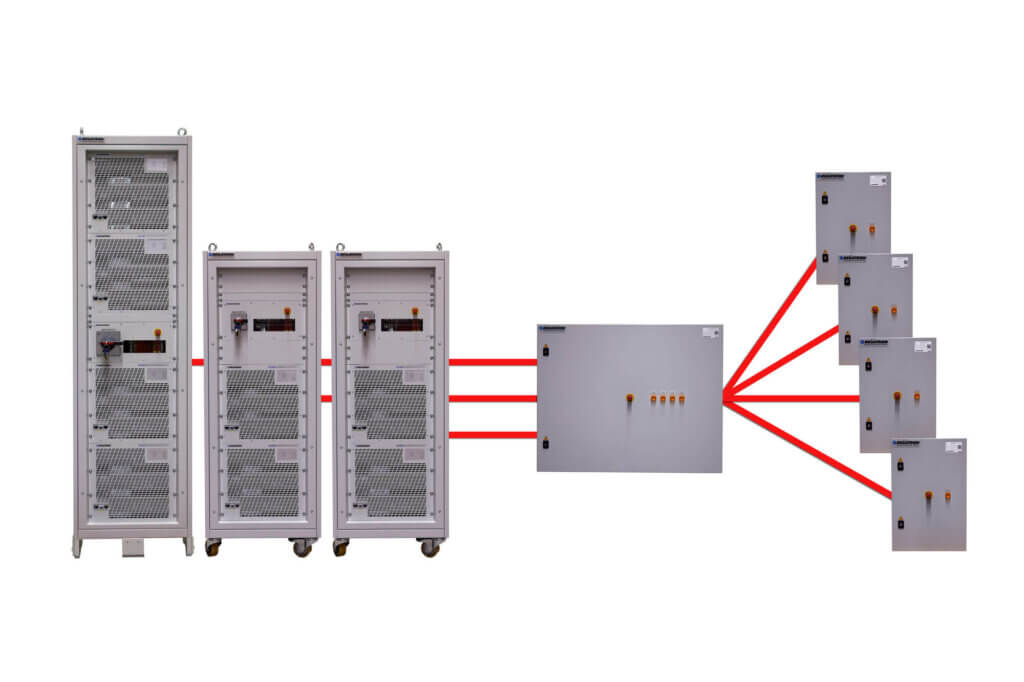

电源及配电网络视图


       八台瑞佳通（REGATRON）G5.UNV 电源模块可提供总计 400 千瓦以上 的直流功率。


       图中右侧展示了预制接线面板，便于为四个不同测试区域连接电源线缆。直流电压等级指示器，以及与急停回路的全集成设计，进一步完善了配电单元的功能配置。


c)   电化学阻抗谱（EIS）电池测试系统

       一套专用的电化学阻抗谱测试装置构成了本次交付的完整系统。该系统基于瑞佳通 G5 平台打造，无需外接调制器，即可在受控直流工作点上叠加 频率高达 10 千赫兹 的交流调制信号。瑞佳通还可与合作伙伴协同，提供专用的电化学阻抗谱测量系统及分析软件。


       这项功能支持对电池单体的内阻与阻抗、电化学元件的频率响应特性，以及电池组一致性和老化机制开展精细化分析。奥地利 HyCentA 研究所此前的应用案例已验证，该系统可在单一可编程电源平台内，实现科研级别的测量精度。

REGATRON 瑞士瑞佳通EIS-模块

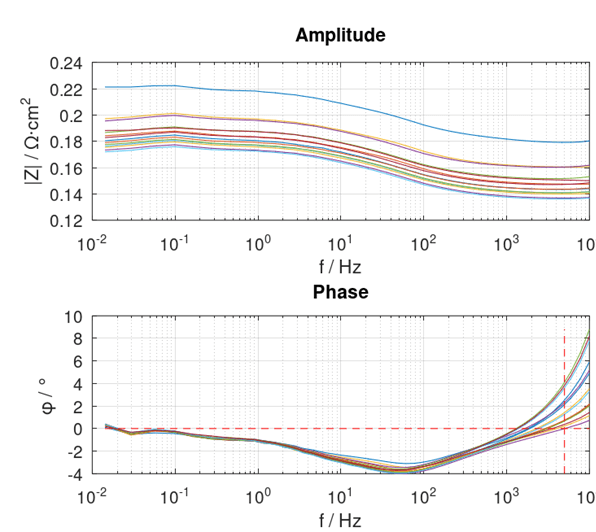

电池组电化学阻抗谱测试结果


       从方案构思到调试投运


       除硬件交付外，本项目充分展现了REGATRON瑞士瑞佳通完善的工程技术与客户支持流程 —— 该流程可全程陪伴客户，覆盖从初始方案构思到系统全负荷运行的完整周期。瑞佳通工程团队联合其在汽车行业标准、电化学阻抗谱（EIS）及电磁兼容（EMC）测试领域的专项合作方，依据葡萄牙电工技术研究院（IEP）的特定测试与认证需求，完成了整套解决方案的定制化定义与配置工作。


       项目团队在瑞士罗尔沙赫的瑞佳通总部开展了工厂验收测试，并联合 IEP 工程师共同验证了系统的各项性能与功能指标。设备交付后，瑞佳通技术团队前往葡萄牙 IEP 实验室，完成了现场调试投运及操作人员培训工作，确保系统实现全面集成，可随时投入日常运行。


       这一服务模式，体现了瑞佳通通过项目全周期紧密技术协作，为客户提供可靠长效解决方案的坚定承诺。

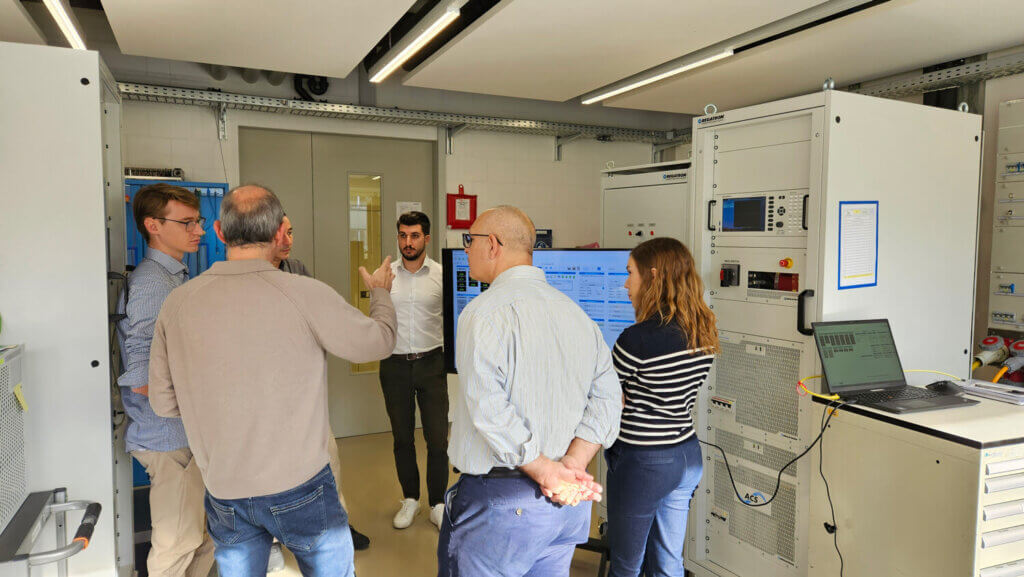

测试结果研讨



葡萄牙高端认证领域的标杆案例


       葡萄牙电工技术研究院（IEP）决定为其实验室配备REGATRON瑞士瑞佳通系统，此举彰显了该研究院对REGATRON瑞士瑞佳通知名技术在品质、性能及长期可靠性方面的高度认可。该项目打造了一套集交流 / 直流电源测试、电磁兼容合规性验证与电化学分析功能于一体的集成化平台，为葡萄牙综合性、可回馈、模块化测试环境树立了全新标杆。


       REGATRON 瑞士瑞佳通– 赋能未来能源测试的瑞士精工品牌


       凭借其模块化架构、高能效表现与优秀工程设计，REGATRON瑞士瑞佳通持续为全球实验室与科研中心赋能，助力其在电力电子、可再生能源及电动交通测试领域不断突破创新。IEP 项目的成功落地，充分印证了REGATRON瑞士瑞佳通针对现代认证与科研环境的复杂需求，提供高性能交钥匙测试系统的雄厚实力。
