REGATRON 瑞士瑞佳通交流电源单元现通过将 30 kVA 和 50 kVA 功率单元以任意配置并联连接，提供更精细的功率分级。阅读本文了解更多信息！

       多功能的四象限交流电源 TC.ACS 凭借其编程功能，可覆盖广泛的应用场景。由于应用场景、测试目的和测试对象的不同，对交流系统输出功率的要求也呈现出多样化特点。最新的固件更新支持将 30 kVA 和 50 kVA 的 TC.ACS 模块以任意配置方式并联！例如，通过这种方式可搭建 80 kVA 和 130 kVA 的系统。功率不等的单元混合模式运行既适用于新系统搭建，也可用于已安装系统的扩展升级。

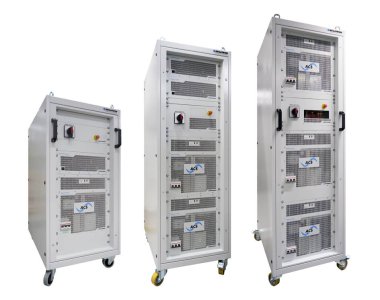

从 30 kVA 到 150 kVA 的移动式四象限交流系统示例：左侧为 30 kVA 或 50 kVA /

中间为 60 kVA、80 kVA 或 100 kVA / 右侧为 90、110、130 kVA 或 150 kVA。

REGATRON 瑞士瑞佳通 解决方案

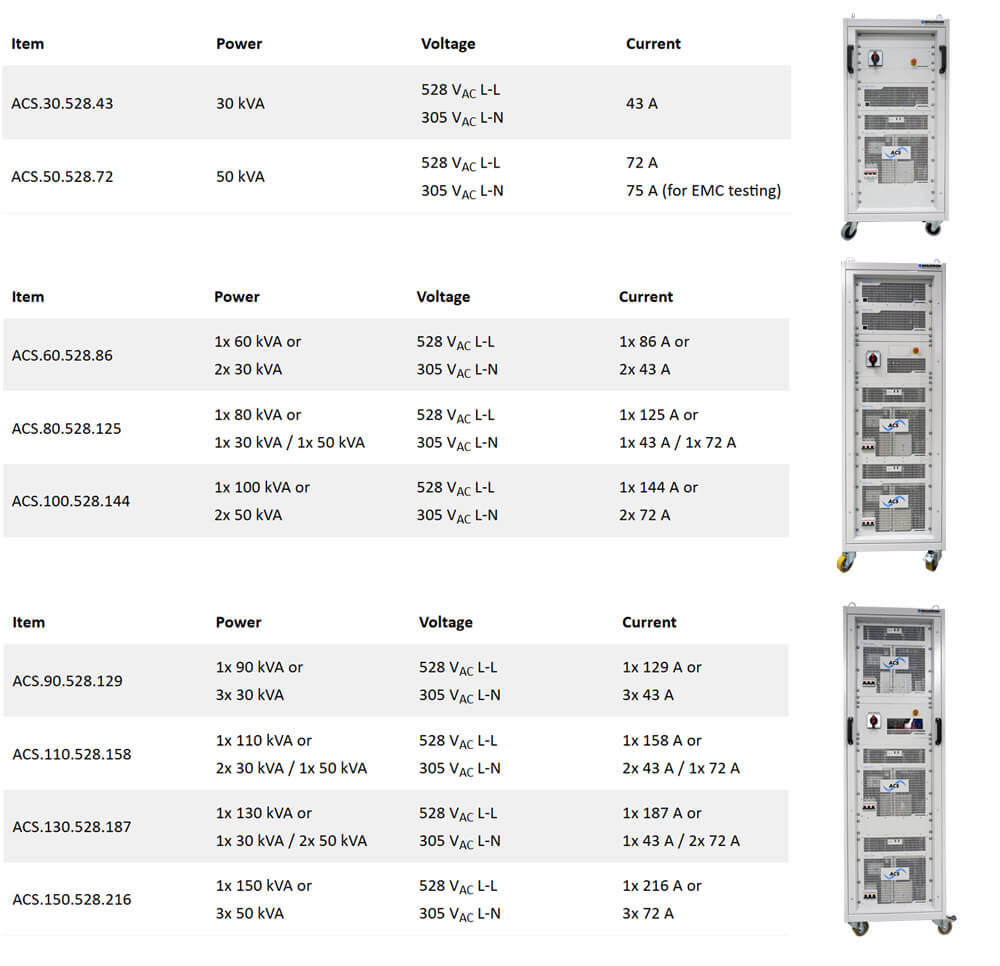

各种交流系统配置的技术数据可在下表中查看：

TC.ACS 各种配置的技术数据

模块化与技术

       基于 30 或 50 kVA 单元的模块化设计能够灵活适应客户的功率需求。上图所示功率高达 150 kVA 的功率块可进一步扩展，以满足高达 2000+ kVA的更高功率要求。独特的高速通信总线通过一个主单元控制从模块，无论并联运行的模块数量多少，都能确保一致的动态性能和带宽。系统可在四个象限运行，并且是完全回馈式的。也可进行双倍电流的单相运行，直至直流运行。TC.ACS 逆变器技术具有高开关频率，提供从直流到 1000 Hz 的宽输出频率范围以及高达 5 kHz 的卓越调制带宽。因此，借助便捷的傅里叶工具，无论是恒压还是恒流操作，都能精确复现高达 50 Hz 下的第 100 次谐波或 60 Hz 下的第 83 次谐波失真。

TC.ACS 应用领域

       下面列出了 TC.ACS 系统的各种典型应用领域。请同时参考 REGATRON 瑞士瑞佳通 提供的具体产品数据，以及指向 REGATRON 瑞士瑞佳通 TC.ACS 产品系列应用的各种应用报告和成功案例。

• 电网仿真 (GridSim)：此操作模式为此类型的市电驱动电力设备、能源传输设备、可再生能源并网研究、充电技术（例如车载充电器 (OBC)）和储能设备模拟电网条件。此模式由最近发布的电网阻抗仿真功能作为补充。

• 功率硬件在环 (Power Hardware-in-the-Loop, [P-HIL])：将物理硬件元件与实时仿真结合在一个闭环控制回路中，从而能够在真实条件下测试复杂的能源系统。REGATRON 瑞士瑞佳通 为 TC.ACS 单元提供了一个优化的模拟接口，用于设定值和实际值的传输，具有优化的延迟时间。此外，带有 Aurora 协议的光纤接口也将很快推出。

• 负载仿真 (负载模式, Load Mode)：作为电子负载运行于各种配置，包括RLC负载、恒流 (CC) 和恒功率 (CP)，从而支持特殊的测试和测量要求。得益于四象限功能，再生的能量被回馈到电网。

• 完整的 EMC 测试解决方案：集成到 REGATRON 瑞士瑞佳通 EMC 测试系统中，TC.ACS 电源单元可用于根据IEC/EN 61000-3-X和 IEC/EN 61000-4-X标准进行完整的 EMC 发射和抗扰度测试。配套的 EMC 测试套件极其用户友好，使 EMC 测试能够轻松高效地进行。通过集成 ZES Zimmer 的 LMG671 功率分析仪，只需单击一下即可实现发射测试 (IEC/EN 61000-3-X) 的测量、评估和自动生成测试报告。同样，借助预编程的测试序列和自动生成的测试报告，抗扰度测试 (IEC/EN 61000-4-X) 也只需单击一下即可执行。
