新的 G5 系统解决方案:REGATRON G5 系列的标准化多设备系统
来源: | 作者:simosolar009 | 发布时间: 2025-01-17 | 120 次浏览 | 分享到:

       您的工程师是否需要在不同地点使用的移动电源?您是否想避免复杂主电缆的麻烦,同时仍能享受模块化电源系统的优势?您是否希望“轻点手指”即可让您的电源适应不同的要求?那么请仔细了解 REGATRON 瑞士瑞佳通的全新标准化 G5 系统解决方案!


       多功能 REGATRON 瑞士瑞佳通G5 电源装置通常用于各种接线组合,以满足客户所需的系统电压、功率或电流要求。因此,除了单个设备外,开发一系列标准化设备组合也是合理的。


       基本思路是将单个至 6 个 G5/54 kW 设备集成到一个公共机柜中,以覆盖从 54 kW 到 324 kW 的功率范围和高达 3000 VDC 的系统电压。标准化设计的优势在于,电源侧的整个接线(包括主开关)都完全集成,而直流侧的复杂导体设计允许随时更改电路类型(并联、串联或矩阵)以适应直流电压或电流范围。一系列实用选项完善了新产品。



概览

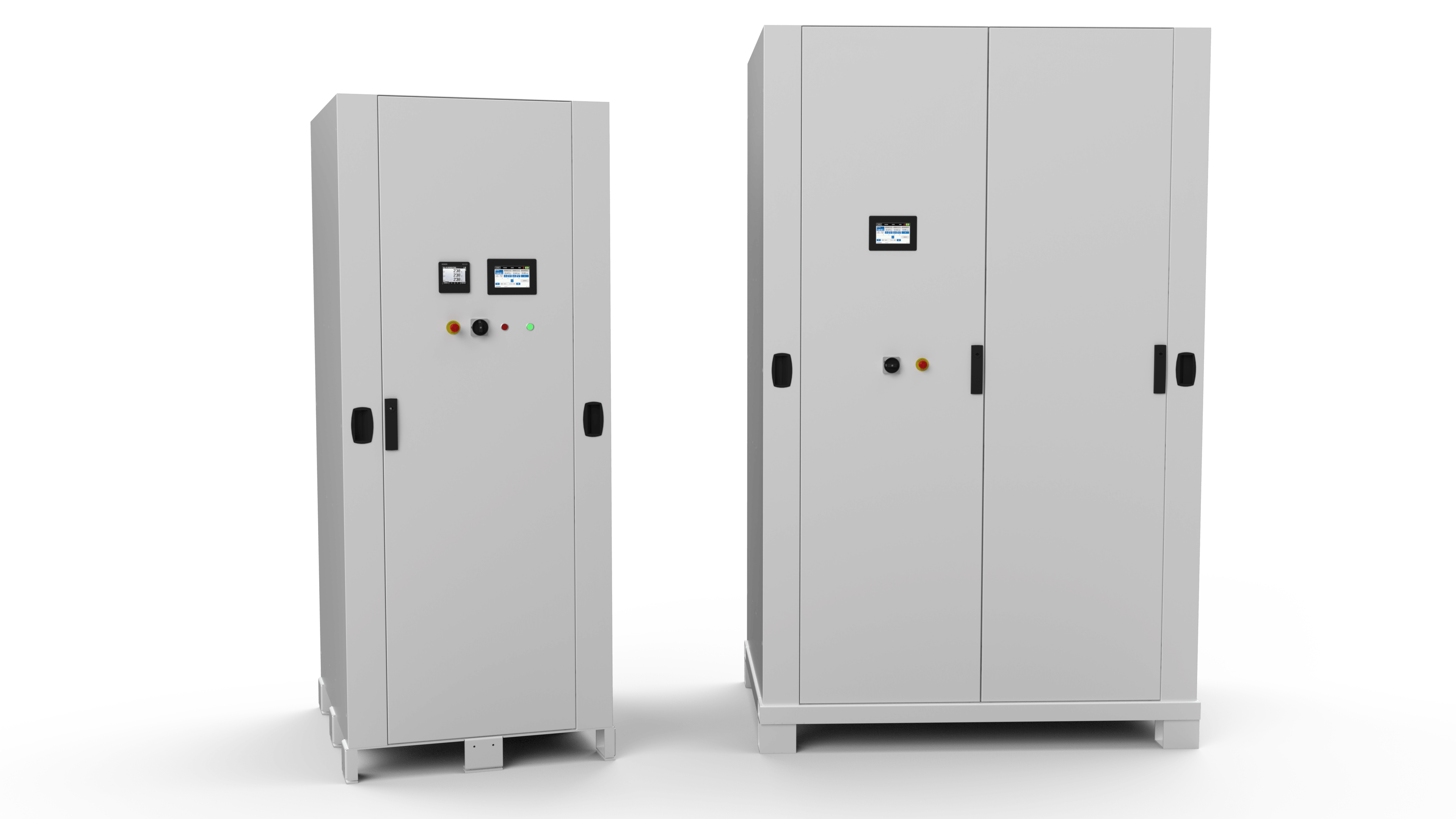

图例:移动式 54 kW 和固定式 324 kW G5 标准化系统解决方案示例


  • 54 kW 至 162 kW 单元带脚轮,216 kW 至 324 kW 单元带叉车底座

  • 额定电压为 500 至 3000 VDC

    额定电流为 108 至 1944 ADC

  • 紧急停止按钮,安全类别 3,级别 PL (e),符合 EN ISO 13849 标准



图例:精巧的直流开关面板,配有预制桥接件


  • 可使用提供的接触桥进行多单元系统的直流连接,以创建并联、串联和矩阵电路(详情见上图)

  • 用于直流电缆连接的坚固 M8/M10 螺钉

  • 多个直流连接点可实现更高的安培额定值



选配件


除了基本系统的交钥匙交付外,新 G5 系统还提供多种选项。这些选项包括:

  • 绝缘监测:可调节警告和错误级别、自动或手动复位、前面板显示和操作

  • 电压电平指示器:监测直流电压电平并检查残余电压以避免事故

  • 安全总线电缆:如果多个机柜一起工作,安全总线会收集所有机柜以保持 PL e

  • 备好的模块插槽:用于稍后订购的 G5 设备的 10 U 盲板、用于安全电路的假插头、预组装电缆

  • 方便重新定位的手柄



定制


       除了标准化的 G5 系统解决方案外,REGATRON 瑞士瑞佳通还提供各种客户定制系统解决方案。从系统专用设备到与 IP 等级和液体冷却相关的特殊解决方案,一应俱全。REGATRON 瑞士瑞佳通拥有高效的现场应用工程部门,从规划阶段到调试阶段,他们都非常乐意为您提供建议。


图例:液冷电源系统示例



REGATRON 瑞士瑞佳通电源:多功能 – 可靠 – 智能


您有任何问题或需要更多信息吗?您对报价感兴趣吗?REGATRON 瑞士瑞佳通的销售和应用工程师将很乐意为您的需求找到合适的解决方案。



REGATRON瑞士瑞佳通的电源方案


通用可编程直流电源和直流负载

通用可编程交流电源和交流负载

  • 回馈式双向直流电源系列 G5.RSS ∙G5.UNV TC.GSS

  • 直流电源系列G5.SRC TopCon Quadro

  • 回馈式直流电子负载系列G5.RLD TC.GXS

  • 回馈式四象限1-3相交流电源系列TC.ACS

  • 回馈式1-3相交流电子负载

  • 回馈式四象限 1 至 3 相功率放大器 CV/CC

    (针对 P-HIL 应用进行了优化)

针对特定应用准备的直流电源测试解决方案

针对特定应用准备的交流电源测试解决方案

  • 电池测试仪系列 G5.BT

  • 充电器测试仪系列 G5.CT

  • 动力传动系统测试仪系列G5.DT

  • 电池模拟器系列G5.BAS

  • 太阳能电池阵列模拟器系列

    G5.SAS TopCon Quadro TFE SASControl

  • 电网模拟器,1 至 3 相,4 线

  • EMC 完全兼容测试系统

  • 排放IEC/EN 61000-3-X

  • 抗干扰IEC/EN 61000-4-X

  • 防孤岛测试系统

  • 可编程 RLC 交流负载模拟

  • OBC 测试系统

  • 简单电机模拟

所有 REGATRON 瑞士瑞佳通电源和电源测试解决方案均提供标准化或定制化的机柜解决方案。
