AI与大数据浪潮

近年来，人工智能与社交媒体已渗透到最广泛的用户群体，引发了数据洪流。

现有数据中心技术已难以满足需求 ——全新技术方案即将到来。

明智之选：认准 REGATRON—— 即刻满足您未来研发与测试设备的需求！
摘要

数据密度的大幅提升（尤其是在 AI 服务器领域），意味着服务器电源与配电系统都必须针对这一新趋势进行适配与优化。这一发展方向将走向何方？


●  电源方面：当前标准的 3 kW 服务器电源，很快将升级至50–100 kW，并严格朝着低损耗方向深度优化。越来越多的服务器母线电压将提升至±400/800 V 直流。

●  从建筑物供电接口到服务器电源接口的电能传输路径将得到优化：路径更短、损耗更低、电压转换次数尽可能少。直接接入最高35 kV 交流中压电网，将带来显著的能      效收益。


这一理念被称为“电网到芯片（Grid‑to‑Chip）”，它要求在电源单元研发与配电系统物理设计两方面均建立全新标准。

可扩展性与面向未来的设计

数据密度的大幅提升（尤其是在 AI 服务器领域），意味着服务器电源与配电系统都必须针对这一新趋势进行适配与优化。这一发展方向将走向何方？


  • 电源方面：当前标准的 3 kW 服务器电源，很快将升级至50–100 kW，并严格朝着低损耗方向深度优化。越来越多的服务器母线电压将提升至±400/800 V 直流。
    • 从建筑物供电接口到服务器电源接口的电能传输路径将得到优化：路径更短、损耗更低、电压转换次数尽可能少。直接接入最高35 kV 交流中压电网，将带来显著的能  效收益。


这一理念被称为“电网到芯片（Grid‑to‑Chip）”，它要求在电源单元研发与配电系统物理设计两方面均建立全新标准。

精密软件定义控制

与传统阻性 / 耗散型负载不同，REGATRON G5 与 TC.ACS 系统是高度先进的软件定义仪器。其内部控制环路具备极强的自适应能力，即使面对复杂的组网阻抗或特性严苛的被测设备（DUT），仍可保证高稳定性。这确保了最终测试数据能够真实反映电源模块（PSU）或电源柜（Power Shelf）的实际性能。

最优运行效率与总体拥有成本（TCO）

在 7×24 小时不间断测试运行中，能耗是最主要的运营成本。REGATRON 瑞士瑞佳通回馈式技术可将测试过程中高达 95% 的电能回收并回输至机房电网。

全面的总体拥有成本（TCO）分析证实：与传统风冷耗散型负载高昂的用电及冷却成本相比，该高效方案可显著加快投资回报周期（ROI），同时降低环境影响。

电网到芯片（Grid‑to‑Chip）电力基础设施概览

为支撑下一代 AI 智算中心，电力基础设施正通过三个明确阶段演进，以高效应对持续增长的 GPU/TPU 能耗需求：


第一代：集成式机柜（100–200 kW）

计算模块与电源模块共用同一机箱。多台电源模块通过公共母线输出 50V 直流电，单机柜功率最高可达约 200 kW。

该架构虽为当前主流方案，但随着功率密度持续提升，终将超出集成式设计的空间与散热极限。


第二代 A：电源侧挂舱 & 高压直流（200 kW – 1 MW）

为突破空间限制并降低配电损耗，电源组件（PSU、BBU、CBU）被集成至独立的电源侧挂舱（Power Sidecar）。

该架构通过 400V 或 800V 高压直流（HVDC）为 IT 机柜配电，再由机柜侧的末级转换模块降压至 50V。此架构可最大化计算容量，同时减少能源浪费。


第二代 B：兆瓦级固态变压器 & 直接转换（MW 级以上）

针对兆瓦级高效应用，固态变压器（SST） 将 10…34.5 kV 市电直接转换为 800V 高压直流微电网，省去冗余转换环节。

最终降压通过集成在服务器托盘内的 ** 中间母线转换器（IBC）** 完成，实现从电网到处理器核心的极致低损耗。

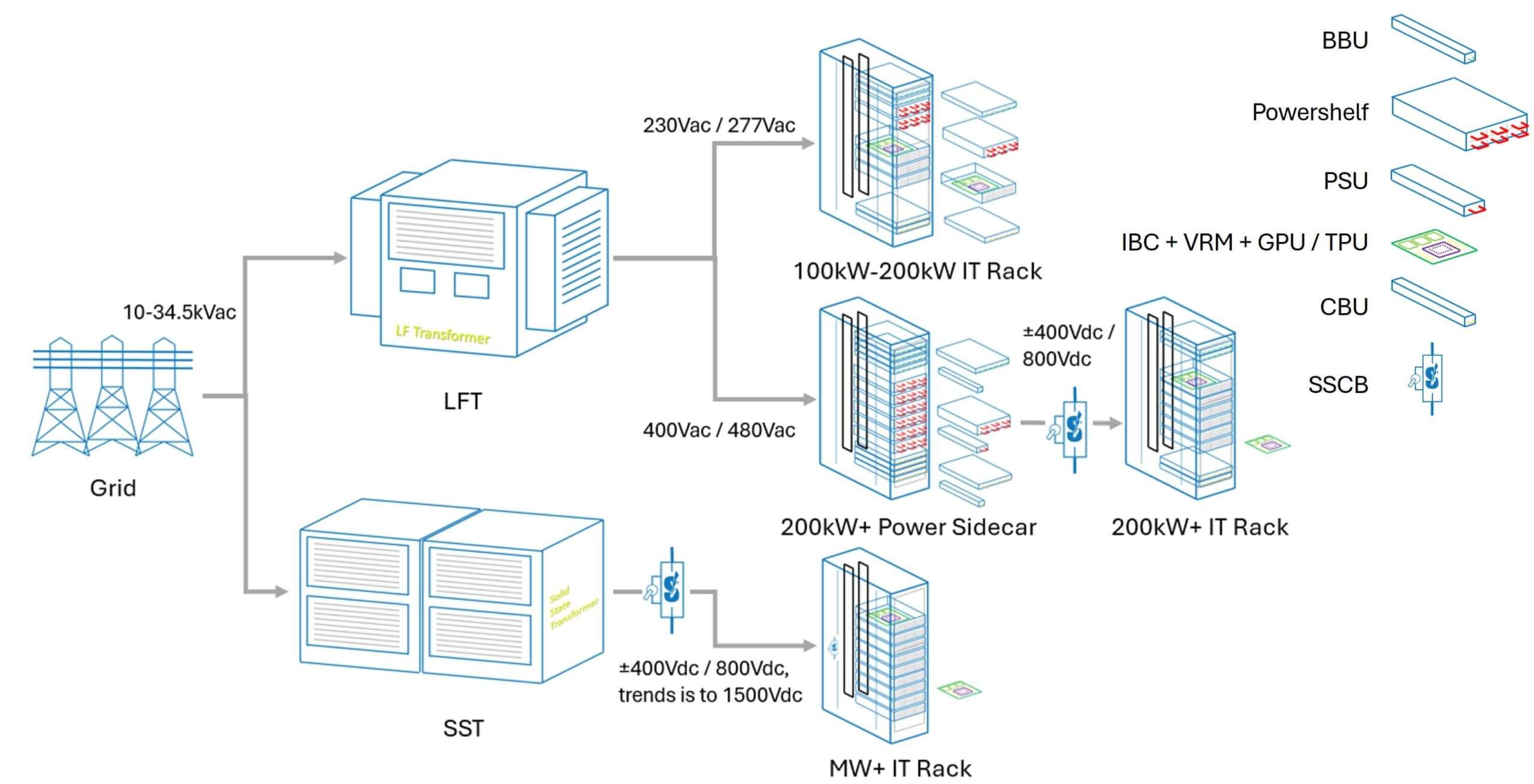

典型数据中心架构总览

VRM: Voltage Regulator Module 调压模块
GPU: Graphics Processing Unit 图形处理器
TPU: Tensor Processing Unit 张量处理器
CBU: Capacitor Backup Unit 电容备份单元
SSCB: Solid State Circuit Breaker 固态断路器

LFT: Low Frequency Transformer 低频变压器
SST: Solid State Transformer 固态变压器
BBU: Battery Backup Unit 电池备份单元
PSU: Power Supply Unit 电源单元
IBC: Intermediate Bus Converter 中间母线转换器

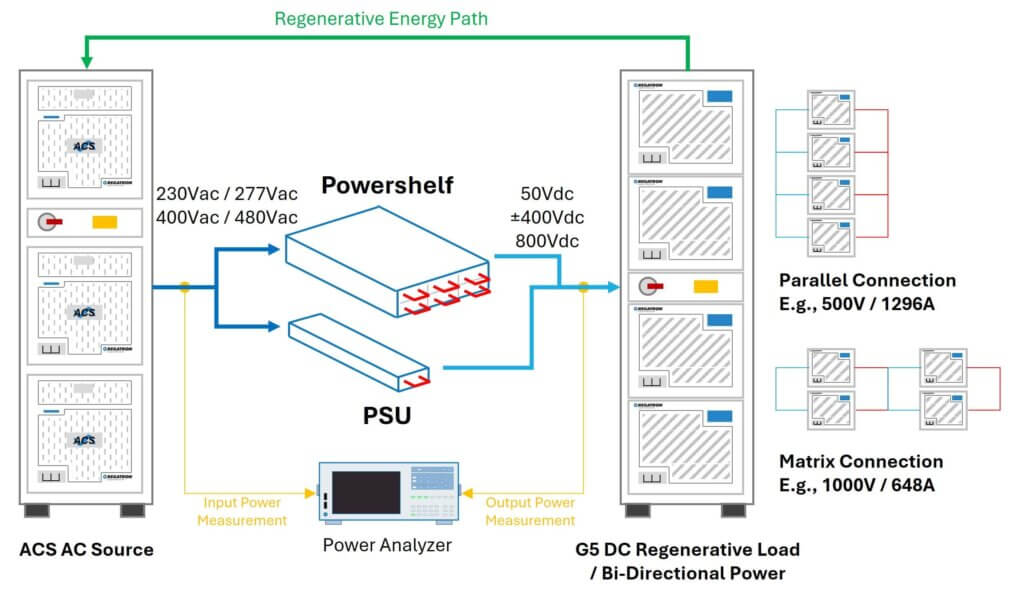

Powershelf & PSU Testing 电源柜与电源单元测试
直流负载模拟器：G5.RSS 与 G5.RLD 系列
  • 推荐型号：G5.RSS.216.1000.1296（216 kW，1000 V，1296 A）

  电网模拟器：TC.ACS 系列

  ●  推荐型号：ACS.150.528.216（150 kVA, 528 VAC L-L, 216 A/phase）

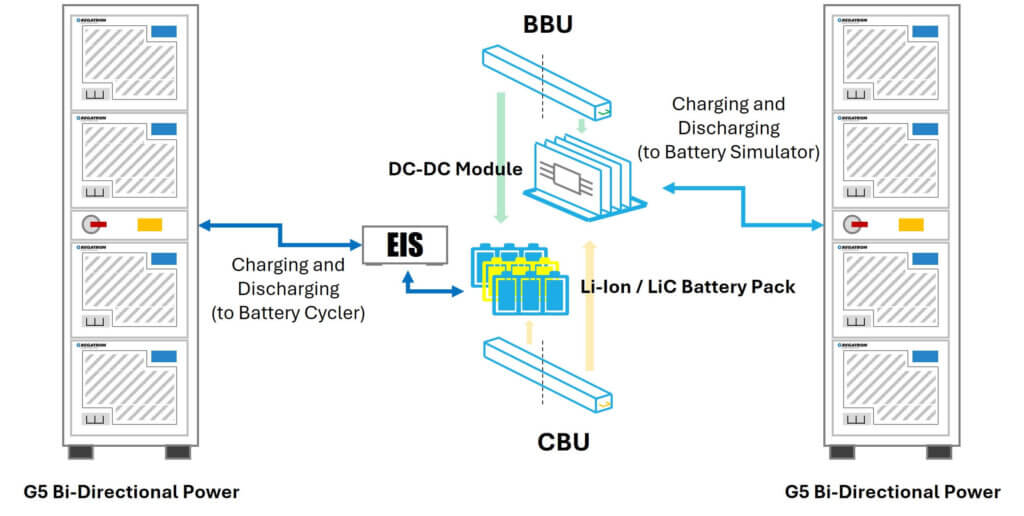

 BBU and CBU Testing 电池备份单元 & 电容备份单元测试

  电池测试仪：G5.BT 系列 & EIS 测试功能

  ●  推荐型号：G5.BT.54.80.2028（54 kW，80 V，2028 A）

电池模拟器：G5.BAS 系列

●  推荐型号：G5.BAS.54.80.2028（54 kW，80 V，2028 A）

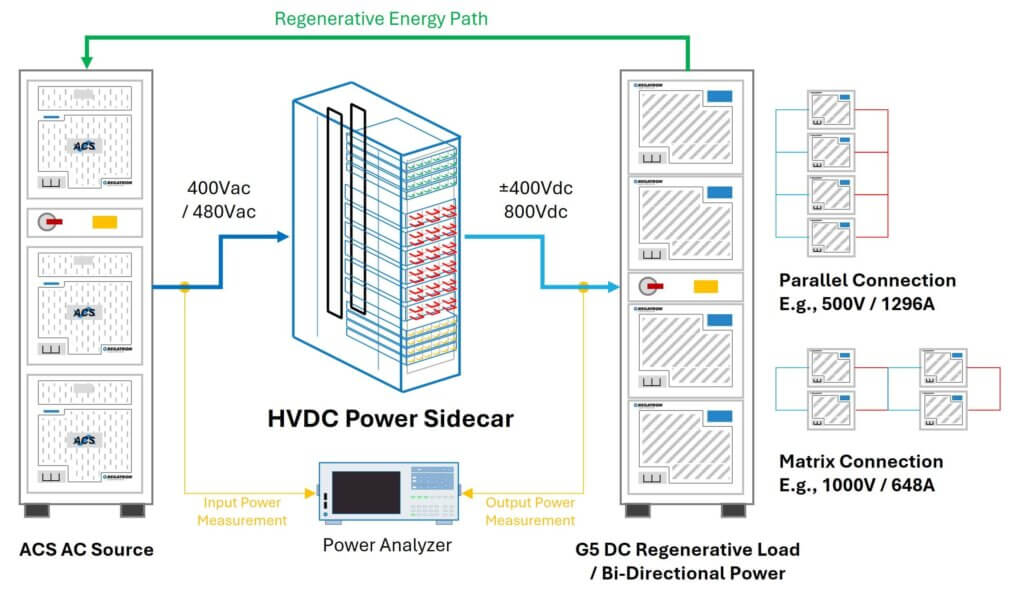

Power Sidecar Testing 电源侧挂舱测试

  直流负载模拟器：G5.RSS 系列与 G5.RLD 系列

  ●  推荐型号：G5.RSS.216.1000.1296（216 kW，1000 V，1296 A）

电网模拟器：TC.ACS 系列

●  推荐型号：ACS.150.528.216（150 kVA, 528 VAC, 216 A/phase）

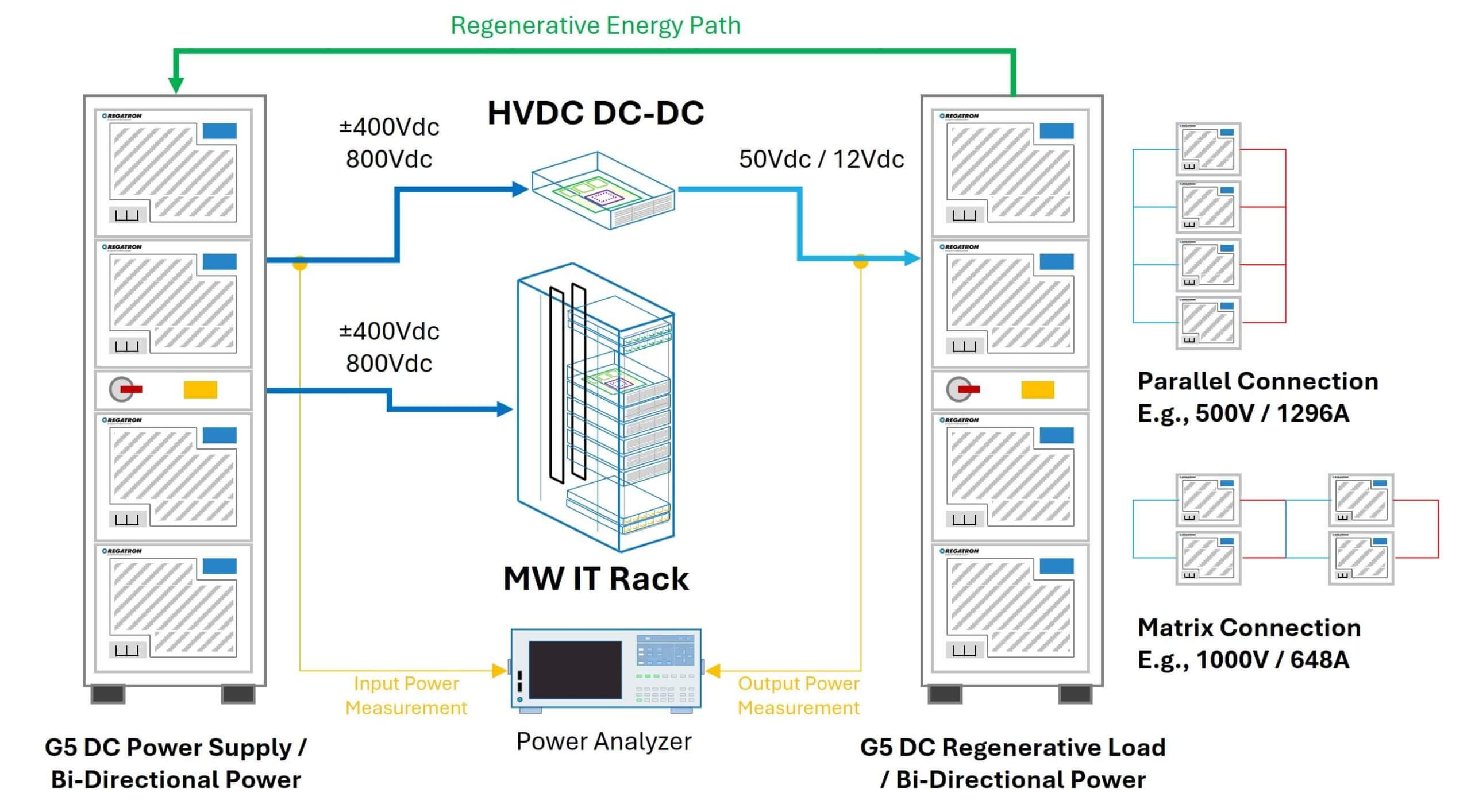

 HVDC DC-DC Testing 高压直流 直流-直流转换器测试

  高压直流母线模拟器：G5.RSS 系列与 G5.SRC 系列

  ●  推荐型号：G5.RSS.216.1000.1296（216 kW，1000 V，1296 A）

低压直流母线模拟器：G5.RSS 系列与 G5.RLD 系列

●  推荐型号：G5.RSS.216.1000.1296（216 kW，1000 V，1296 A）

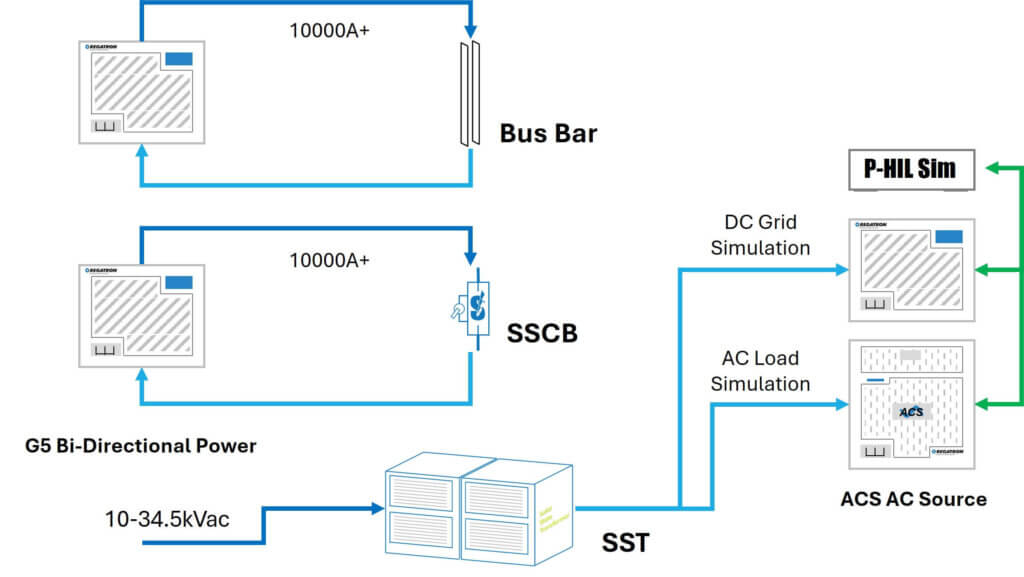

 SSCB, SST, Bus Bar Testing固态断路器、固态变压器、母线测试

交流负载模拟：TC.ACS 系列

●  推荐型号：最高可达 2000 kVA 以上 / 528 V L-L 及更高

  大电流电源：G5.SRC 系列

  ●  推荐型号：G5.SRC.216.80.8112（216 kW，80 V，8112 A）

  直流电网模拟：G5.RSS 系列

  ●  推荐型号：最高可达 5000 kW 以上 / ±500…1500（3000）V

为何选择 REGATRON 瑞士瑞佳通


选择 REGATRON 瑞士瑞佳通进行 AI 基础设施验证，打造高精度、面向未来、经济高效的测试环境。

●  面向未来的可扩展性：采用模块化 G5（直流）与 TC.ACS（交流）矩阵系统，可从 54 kW 模块无缝扩展至 5000 kW 以上、20000 A 以上。
●  极致动态性能与精度：实现微秒级响应时间（20–100 µs）与超低电流纹波，为固态断路器（SSCB）、电容备份单元（CBU）及大功率母线验证提供所需精度。
●  高压与功率硬件在环（P‑HIL）能力：支持 3000 VDC 串联配置，可用于固态变压器（SST）功率半导体测试；基于 Aurora 协议的 RegaLink RT 光口接口延迟低至         60 µs，可实现高保真功率硬件在环仿真。
●  软件定义稳定性：高度自适应的控制环路可补偿复杂线缆阻抗，确保测试结果真实反映被测设备（DUT）性能，不受设备条件限制。

适用产品

电池测试解决方案 G5.BT

专业型 1 至多通道电池模块及电池包测试 / 化成设备，具备可调输出、高动态响应（50…100 µs）、超高精度以及针对应用场景的专属安全功能。设备配备双量程测量以实现最高精度，并搭载 G5.BatControl 软件。可提供防护等级为 IP20 或 IP54 的移动式机架。专为各类电池测试应用及 EIS（电化学阻抗谱） 应用优化。



●  功率范围：0…9 至 0…5000+ kW

●  电压范围：0…60 至 0…3000 VDC

多功能直流电源 G5.RSS

G5.RSS 系列集成了 REGATRON 瑞士瑞佳通的前沿技术，结构紧凑、节省空间。该系列具备快速瞬态响应（50…100 µs）、最高 10 kHz 的纹波调制能力，以及高精度的电流与电压调节性能。其可切换的输出电容确保在恒压（CV）和恒流（CC）模式下均能实现稳定运行与最佳动态响应。非常适合各类严苛的实验室与工业应用，包括符合汽车及行业标准（如 EIS、P‑HIL 等）的测试场景。


●  功率范围：0…9 至 0…5000+ kW

●  电压范围：0…60 至 0…3000 VDC

了解更多...
了解更多...

三相功率放大器

TC.ACS 系列可作为功率放大器使用，具备多种工作模式（CV/CC）、模拟高速接口，以及基于 Aurora 协议的可选数字高速接口。TC.ACS 具备快速响应能力，可实现最小时延与相位误差，非常适合作为 P-HIL 功率放大器，用于功率硬件在环仿真。



●  功率范围：0…30 至 0…2000+ kVA

●  电压范围：0…528 Vrms (L-L) (可按需提供更高电压)

多功能交流源 / 交流负载 TC.ACS

成熟可靠、功能全面的 TC.ACS 系列，具备先进的 CV/CC/CP/RLC 电源波形生成功能，基础频率范围 0…1 kHz，谐波频谱最高可达 5 kHz。该产品支持全四象限运行（含直流模式），非常适合各类要求严苛的实验室与工业应用，例如智能电网研究与仿真、交流负载运行（RLC/CC/CP）以及出厂终测（EoL）。



●  功率范围：0…30 至 0…2000+ kVA

●  电压范围：0…528 Vrms (L-L) (可按需提供更高电压)
